ПРАКТИЧЕСКАЯ КОНСТРУКЦИЯ

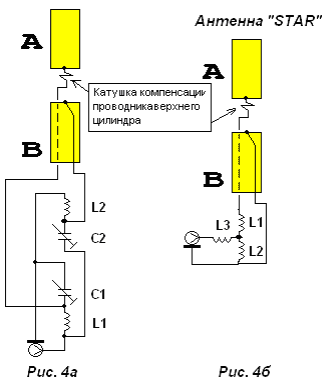

♠ На рисунке 4а и 4б изображены две конструкции ЕН - антенн. Они отличаются только методом питания и фазирования. Антенна "Star", рис.4б, наиболее популярна среди радиолюбителей, т. к. содержит меньше настраиваемых элементов. Утолщенный и укороченный диполь Герца, далее по тексту просто цилиндры А и В, идентичны в обоих вариантах антенн. На рис. 4а, мы наблюдаем схему согласования антенны типа "Tesla". Если рассмотреть эту схему внимательнее, то мы увидим два L-элемента согласования. На второй схеме (рис.4б) мы видим просто открытый колебательный контур и с отводом для согласования с фидером.

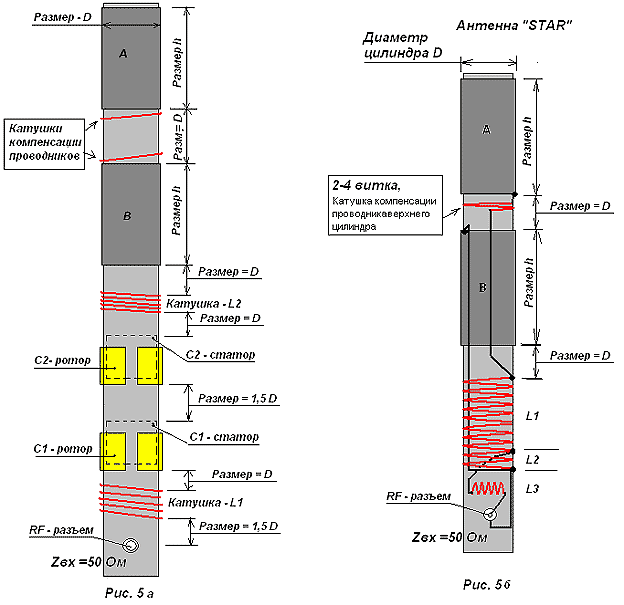

В обоих конструкциях необходимо настроиться не только в заданный диапазон частот, согласовать вход антенны с фидером, но еще нужно добиться сдвига фаз Е и Н полей по максимальному уровню излучаемого сигнала. На рис. 5 соответственно изображены конструктивы представленных антенн. Здесь могут встречаться новые словосочетания, - например катушка компенсации проводника цилиндра. Эта катушка предназначена для компенсации реактивной составляющей проводника, которая исключает излучение внутри нижнего цилиндра "В". Если бы
проводники проходили перпендикулярно цилиндрам, то надобность в них бы отпала. Замечу, что в некоторых конструкциях катушка компенсации нижнего цилиндра отсутствует. Эти катушки всегда мотаются в обратную сторону относительно катушек согласования и фазирования. На рис. 5а конденсаторы настройки С1 и С2 заменены пластинами настройки, при этом статоры кондесатора находятся внутри цилиндра, а роторы снаружи. Последними удобно производить настройку как конденсаторами переменной емкости, передвигая их вдоль цилиндра. У нас в России активно использует это согласующее устройство UA3AIC, Кисель Николай Андреевич http://www.cqham.ru/eh_ua3aic.htm
На рис. 5б стоит обратить внимание на катушку L3, она расположена перпендикулярно катушкам L1 и L2 для исключения взаимного влияния. Катушка L3 компенсирует реактивную составляющую и доводит КСВ ближе к 1.
Антенна "Star" конструктив и расчеты представлены здесь:
www.ehant.qrz.ru/dl2.htm
rf.atnn.ru/s6/pole_r.html
xoomer.alice.it/ik5xct/dxkey/eh20ik5xct.html
www.wb5cxc.com/designingEH.htm
Ссылка расчета с колькулятором: http://www.ehant.qrz.ru/star_antennen.htm
Ссылка расчета с подробным колькулятором: http://www.ehant.qrz.ru/ehantenna.xls
Позаботимся о фидере антенны
Теперь читатель представляет суть ЕН -антенны и если он внимательно изучил предложенный материал, вероятно возникнет вопрос, а что будет происходить с фидером антенны при таком интенсивном ЕН - излучении в ближней зоне.
Действительно, если у диполя Герца существует апертура антенны, в зоне которой не желательно наличия земной поверхности и посторонних предметов, то ЕН - антенна, как производная диполя Герца не исключение. Следует напомнить, что ее зона, а здесь удобнее ее назвать рабочей зоной, определяется не длиной волны, а ее геометрическими размерами. Так вот, рабочая зона ЕН - антенны определяется как правило 2-3 длинами ее полотна. Именно здесь находится интенсивное излучение и активное влияние на окружающие предметы, а питающий фидер не исключение.
Чем это чревато, знает каждый радиолюбитель. Именно по этой причине непосредственно в точке питания диполя Герца ставят симметрирующий трансформатор. Наводки на фидер исключаются, симметрия не нарушается. В нашем случае подобный трансформатор лучше располагать за пределами интенсивного излучения, т.к. ферромагнитные материалы, расположенные в активной зоне ЕН- антенны будут подвержены интенсивному облучению как в ВЧ печке. Результат: - нагрев, потеря мощности на излучение и пр. Кроме того, рекомендуется участок фидера между антенной и разделительным трансформатором покрыть дополнительной оболочкой от ВЧ фидера чуть большего диаметра. Дело в том, что в черной пластиковой оболочке коаксиального кабеля содержится сажа. Это сделано специально, для поглощения обратной волны протекающей по внешней стороне оплетки коаксиального кабеля. Для коаксиального кабеля, работающего в качестве фидера, это является ценным свойством и мы уменьшим влияние интенсивного излучения, увеличив толщину этого покрытия.
Методы отсечки ВЧ энергии в фидере можно почерпнуть здесь
www.ehant.qrz.ru/sm.htm
www.qsl.net/iz7djr/ehc.htm
www.qsl.net/vk5br/EHAntennaTheory.htm
www.qsl.net/vk5br/EHLongPower.htm
Защита фидера и аппаратуры от грозовых разрядов
ehant.qrz.ru/ua9lbgz.htm
Статью по материалам
ehant.qrz.ru/index.html
ehant.qrz.ru/book.htm
www.eh-antenna.com/
www.cqham.ru/eh_ua3aic.htm
"Вектор", Ор. Максим
P.S.
R сожалению при html верстке не удалось передать некоторые формулы, поэтому,
для любителей посчитать и поверить алгеброй теорию, оригинал статьи выкладываю
в doc файле, скачать архив можно здесь.
