формирование АЧХ модулятора АМ передатчика, предлагаются схемы Опции

[Володя]

Микрофонный усилитель-ограничитель на микросхеме SSM2167.
Забавная штуковина. )))
Кто-то пробовал может уже?

[Transit_ip]

Аж заказать прям что ли (IMG:style_emoticons/default/unsure.gif) . Хотя фазовый ограничитель Полякова - Дроздова - Гончаренко вполне неплохо работает. Однако, не радует его двуполярное питание.

[Володя]

Ну так-то не дорого...

Даташит на SSM2167: https://static.chipdip.ru/lib/496/DOC011496137.pdf

[Володя]

Шота я не понял...

Смотрим фото платы:

(IMG:https://i.ibb.co/V02QFd0k/2.png)

И даташит, что выше я выкладывал....

Почему Rgate (7 вывод) и Rcomp (8 вывод) местами поменяны???

(IMG:https://i.ibb.co/SXQ9QxJK/3.png)

Шо не так со мной? (IMG:style_emoticons/default/dry.gif)

[Володя]

Если я правильно понимаю в этой МС встроенный шумодав / компрессор / ограничитель.
Вообще красивошная МС...

[Г0ризонт]

Была как то одна. Пробовал. Компрессирует хорошо. Помню накрутил много, голос был как у робота. Не отгадал до конца, упалил. Надо заказать.
Ещё фнч есть тоже SSM вроде. Не помню. Такую связку надо облагородить на плату. Помнит кто нибудь фнч этот?

[Володя]

Так а почему на заводской плате резисторы местами поменяны?
У тебя сохранилась схема по которой собирал?

[Alex 11]

Байцзю китаец перепил, все мысли как водится о бабах, вот и перепутал резисторы.

[Володя]

Байцзю китаец перепил, все мысли как водится о бабах, вот и перепутал резисторы.

А почему тут тоже так сделано (смотри в схему)?
И почему никто на это внимание не обратил?

https://cxem.net/sound/raznoe/kompressor_SSM2167.php

И что будет, если правильные резисторы поставить?

Ай, заказал, интересно.)))

[Глеб]

Аж заказать прям что ли (IMG:style_emoticons/default/unsure.gif) . Хотя фазовый ограничитель Полякова - Дроздова - Гончаренко вполне неплохо работает. Однако, не радует его двуполярное питание.

Не трать время и деньги. Хрень полная. Валяется уже несколько лет, могу подарить. Лучше работы ограничителя Дроздова не встречал.

[Transit_ip]

Та уже заказал, вчера пришли платы. Ещё не включал, времени нет. Просто интересно сравнить. А так то да, дроздовский в варианте Гончаренко шикарно работает.

[Alex 11]

Хотя фазовый ограничитель Полякова - Дроздова - Гончаренко вполне неплохо работает. Однако, не радует его двуполярное питание.

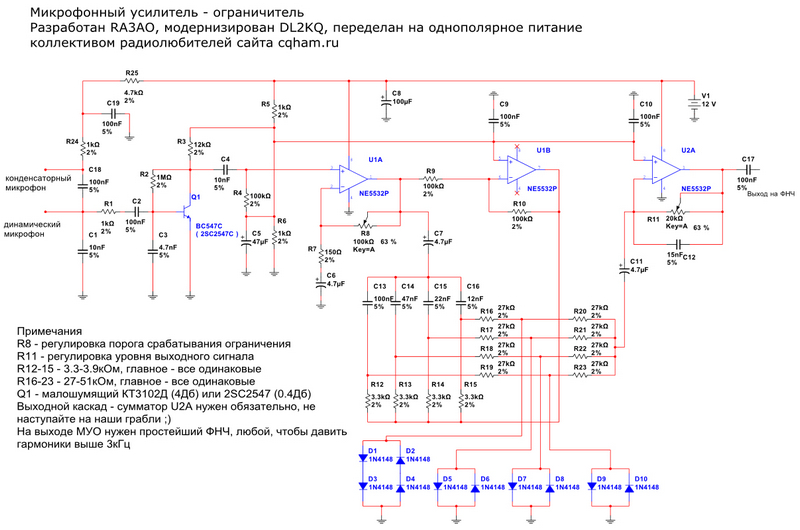

Дык вроде и однополярный в природе есть, или ты про другой?
(IMG:https://i.postimg.cc/WpMVwbsg/2.jpg)

[Transit_ip]

Не, эта схема мне не попадалась. Премного благодарю (IMG:style_emoticons/default/rolleyes.gif) . Надо будет испытать. У меня этот собран.

[Alex 11]

Толя, схема ужата, вот страница где она в нормальном разрешении и тема с ней соответственно. тыц
Вообще, как по мне, пофиг на двухполярное питание, какая разница если питание от сети, чуть сложнее бп. Это имеет неудобства если аппарат задумывается как переносной.

[Transit_ip]

Не лублу я это двуполярное питание, аж кушать не могу. Так то да, если стационарный вариант, то ещё приемлемо. Однако, от передатчика все эти микрофонные примочки запитывать сподручнее. Ещё бы эквалайзер с однополярным питанием замутить, была бы песня. На ОУ мне такие схемы не попадались, все с двуполярным.

[Володя]

Не лублу я это двуполярное питание, аж кушать не могу.

Я так краем немного встряну в беседу - тоже не люблю двухполярное питание. Оно и не сложно, оно и вроде бы не сильно заморочено. Но просто не люблю.

ЗЫ: Да и операционники могут на однополярном работать.

[Alex 11]

Могти то могуть, только с худшими результатами и сложнее.

[Володя]

Готовая плата реверберации: https://aliexpress.ru/item/1005005965574436.html
