Передатчик Игорька, Сделано в Усмани Опции

[Импульс_91]

10км дальность была...могло быть и дальше...всё дело в модуляции...антена верёвка...

[john-RADIST]

Глубина модуляции известна, ну, хотя бы примерно?

[пряник]

О глубине там вообще неумесно говорить, да и о модуляции тоже.
На сетке 400в, что сильно много , да ее еще модулируют, что-то конечно будет слышно но только "что-то". При модуляции в экр. сетку напряжение подаваемое на нее должно быть уменьшено на величину размаха модулирующего напряжения. Т.е. 140-170в и не более.
Я уже молчу об отсутствии выходного контура, ладно там нет должной фильтрации, так и антенну нечем согласовать. Режим лампы (выходной) зависит от уровня возбуждения, то-же не хорошо, при отсутствии сигнала на упр. сетке анод будет красный.
А вообще в нормальных (т.е. котрые хоть на макете собирались) всегда указываются токи и напряжения в характерных точках , а так это похоже на рисование схем на бумаге, притом которые не рекомендуется повторять.

[Дубликат]

Если использовать схему в оригинале, то это реально жуть. Геморой на всю голову.
Хотя мимнимум "доделок" и все будет океюшки.


Тут народ уже высказался, но отпишусь ни кому не противореча еще раз подробно:

1. ГПД должен работать на 1/2 частоте сигнала.

2. В экранирующую сетку 6Ж1П поставить стаблитрон, сие будет в помощь стабильности ГПД

3. 6П15П перевести в режим удвоителя, то есть контур вместо дросееля в анод, где будет выделяться первая гармоника сигнала.

4. В усилитее мощности должен настоять П-контур.

5. Модуляцию нужно сделать либо простую на экранную сетку, либо CLC


Что резануло по глазам. А на кой хер такая дикая лампочка, 6П44С?? Что нормальные лампы уже перевеслись, ГУ-19, 29, 50? Дешево и куда как более сердито...


6. Усилитель можности обязан иметь П-контур

7. ..................

Остальные "мелочи" вроде коммутации прием --передача, идикатор тока антенны и тока выходного каскада тоже необходимы, слов нет, но это уже в процессе. В целом, автору проекта мерси, но пару частов совершенно необходимо потратить на модификацию передатчика и вот тогда наступит счастье (IMG:style_emoticons/default/smile.gif)

[пряник]

Ну я так понял 6П44С потому , что из кишков старого телевизора.
Отсутствуют не мелочи, а то , что крайне необходимо при работе .
Например режим "настройка", "прием- пердача" и ну хоть какая нибудь индикация правильной работы передатчика.
Лет 35 назад мой знакомый проверял функционирование передатчика
по соседскому телевизору, который было видно в окне напротив.
В общем не продумано.

[Дубликат]

Потому и взял слово "мелочи" в кавычки. (IMG:style_emoticons/default/wink.gif)


Кишки строго телика это круто )))) Вопросов нет, тут каждый должен использовать то, что ему досталось в наследство. Старный ТВ...используем его, нет ТВ, покупаем ГУ-50 или Г-807. Для начинающего эти лампы то, что нужно. Не дорого, прощают некотрые ошибки и в общем-то за полгодика осмысленных экспериментов можно руку набить и подойти к более серьезным конструкциям.

Немного не по теме, но давно заметил, что те кто экспериментирует осмысливая свои эксперименты и их результаты, растут поразительно быстро. Самого когда-то еще детенышем приучили, что сначала обдумываешь то, что ты хочешь, потом собираешь под это делальки ну и чешешь репу, а сможешь ли ты это сделать.
Вот в этом случае результаты появляются на удвиление быстро, кстати немаловажно отучиваешься от излишнего мечтания.
Ну это так к слову.

[john-RADIST]

1. ГПД должен работать на 1/2 частоте сигнала.

2. В экранирующую сетку 6Ж1П поставить стаблитрон, сие будет в помощь стабильности ГПД

3. 6П15П перевести в режим удвоителя, то есть контур вместо дросееля в анод, где будет выделяться первая гармоника сигнала.

4. В усилитее мощности должен настоять П-контур.

5. Модуляцию нужно сделать либо простую на экранную сетку, либо CLC
Что резануло по глазам. А на кой хер такая дикая лампочка, 6П44С?? Что нормальные лампы уже перевеслись, ГУ-19, 29, 50? Дешево и куда как более сердито...
6. Усилитель можности обязан иметь П-контур

7. ..................

Остальные "мелочи" вроде коммутации прием --передача, идикатор тока антенны и тока выходного каскада тоже необходимы, слов нет, но это уже в процессе. В целом, автору проекта мерси, но пару частов совершенно необходимо потратить на модификацию передатчика и вот тогда наступит счастье (IMG:style_emoticons/default/smile.gif)
[/quote]

Пару вопросов???

Согласен на 100% нужно малость доработать!

1. Какой стабилитрон можно воткнуть?
2. Если в цепь анода 6п15п вставить параллельный контур это будет резонансный усилитель. Не будет ли он вгонять оконечник в насыщение? Может лучше оставить как буфер.
3 . П контур однозначно необходим. Подскажите какие емкости воткнуть, на каком каркасе мотать сколько витков??????

[nes]

1. Какой стабилитрон можно воткнуть?
2. Если в цепь анода 6п15п вставить параллельный контур это будет резонансный усилитель. Не будет ли он вгонять оконечник в насыщение? Может лучше оставить как буфер.
3 . П контур однозначно необходим. Подскажите какие емкости воткнуть, на каком каркасе мотать сколько витков??????

1.КС-150
2.Это интересно как же лампу вогнать в насыщение резонансным усилителем?Теперь о термине буфер...буфер ,это каскад для развязки..в данном случае ,развязка задающего генератора и оконечника.Что бы эта развязка имела место быть,необходимо что бы каскад работал без сеточного тока по первой сетки.А дальше пляшем уже от необходимости получения нужного сигнала раскачки...буфером может быть и повторитель и усилитель напряжения и усилитель мощности-в последнем случае такой буфер называется драйвером.В данном случае,так как генератор работает на частоте вдвое меньше рабочей-это будет ещё и умножитель...а контур в его анодной цепи необходим для выделения второй гармоники.
3.Конструктив в зависимости от диаметра каркаса,который имеется...Велечины индуктивности и ёмкости-в зависимости отт режима выходной лампы и применяемой антенны..ссылку на расчёт уже много раз давали
<noindex>http://dl2kq.de/soft/6-5.htm</noindex>

[Kip2077]

Поправлю, марка стабилитрона КС650, напряжение стабилизации около 150в, но можно с успехом применить цепочку из последовательных Д815, Д816 в сумме на 120-150в.
Даже газоразрядные серии СГ пойдут, но это уже из разряда РЕТРО.

[john-RADIST]

Спасибо за информацию!!! По поводу резонансного усилителя это я тупанул немного. Сам понимаю. Просто раньше не занимался лампами, а некоторые вещи подзабыл.

[Kip2077]

6п44с сердито? По мне так больше на безысходность похоже, кто мешает 2-4 штуки 6п3с поставить, если нет гу-50, гу-29, г-807?

[john-RADIST]

А можно каскад на 6п15п исключить??? Можно ВЧ напругой с ГПД на 6ж1п раскачать такой оконечник??? По поводу использования оконечника кроме 6п44с пока ничего нет. С деньгами напряг.

[nes]

За неимением лучшего, можно применить 6п44с в УМ, но только развязка от ГПД обязательна, хотя бы один каскад буфера, для того что бы ГПД работал без сеточных токов.

[пряник]

А можно каскад на 6п15п исключить??? Можно ВЧ напругой с ГПД на 6ж1п раскачать такой оконечник??? По поводу использования оконечника кроме 6п44с пока ничего нет. С деньгами напряг.

Конечно можно. А вместо 6П44с можноставить любую лампу , начиная от 6ж1п(но всетаки лучше 6п15п 6п3с 6п36с и тд), только не надо ей 400 в на анод давать.
И схем такох достаточно, даже наэтом сайте, а еще можно полистать старые журналы"радио" .
И передатчики такие выпускались массово, например РБМ, "север".
Главное делать, выбрать консрукцию, и тупо ее повторять, каждый день уделятьэтому хотьчас времени- и все получится.

[john-RADIST]

Конечно можно. А вместо 6П44с можноставить любую лампу , начиная от 6ж1п(но всетаки лучше 6п15п 6п3с 6п36с и тд), только не надо ей 400 в на анод давать.
И схем такох достаточно, даже наэтом сайте, а еще можно полистать старые журналы"радио" .
И передатчики такие выпускались массово, например РБМ, "север".
Главное делать, выбрать консрукцию, и тупо ее повторять, каждый день уделятьэтому хотьчас времени- и все получится.

Так то оно так. Было бы еще время, а его не хватает. Возможность заняться любимым дело есть только во время отпуска. Так значит можно напрямую, без буферных каскадов и прочих цепей согласования??? А какую напругу тогда желательно на анод???? И какая примерно выходная мощность будет????

[пряник]

Так то оно так. Было бы еще время, а его не хватает. Возможность заняться любимым дело есть только во время отпуска. Так значит можно напрямую, без буферных каскадов и прочих цепей согласования??? А какую напругу тогда желательно на анод???? И какая примерно выходная мощность будет????

Здесь:
http://www.6p3s.ru/transmmiter.php
схема передатчика из журнала "радио" 1981или 82год ,точно непомню, и не надо ничего выдумывать, все разжевано. Указанных ват вам будет достаточно, для большей мощности нужна другая схемотехника.

[Chingishan]

Здесь:
http://www.6p3s.ru/transmmiter.php
схема передатчика из журнала "радио" 1981или 82год ,точно непомню, и не надо ничего выдумывать, все разжевано. Указанных ват вам будет достаточно, для большей мощности нужна другая схемотехника.

Если речь идёт о простоте - то не очень-то и простая схемка: как- никак 3 лампы и каждой нужно оптимальный режим подобрать, а для новичка без опыта и без простецких приборов нереально.
В конце 60-х особой популярностью у "нашего брата" пользовалась схема разработанная в 1933 году известным инженером Борисом Константиновичем Шембелем и названная его именем. Схема при своей простоте показала отличные результаты и посему применялась во многих аппаратах тех лет: таких как передатчики "ПАРКС", "Блесна" в радиостанциях РБ-40, РБМ-1, РБМ-2 и др. В этой схеме задающий генератор и оконечный усилитель(или буферный, если после него добавить еще каскад на более мощной лампе) выполнен на одной лампе (обязательно тетрод или пентод) . Собственно ЗГ является триодная часть лампы, где в качестве анода выступает экранная сетка - усилителем тетродная (или пентодная) . Усиленный сигнал снимается с анода, фильтруется и сопрягается с антенной колебательной системой, которая может иметь любой удобный вид(Г-контур, П-контур, паралельный контур с отводами и др.). При этом мощность снимаемая с анода такая же как если бы лампа самостоятельно работала в ОК или буферном усилителе. Модулировать можно по любому электроду лампы - соответственно КПД усилителя и выходная мощность будет от этого зависить: 25-30% при модуляции по управляющей и пентодной сетке, 40-50% по экранной, 70-80% по катоду и 80-95% по аноду(аноду и экранной сетке) при глубокой СLC-модуляции по экранной сетке - 110-150% ; эти цифры по сравнению с телеграфным режимом в котором лампа длительно отдаёт 100% паспортной мощности без перегрева и прочих коллизий.
Будучи ещё школьником я собирал передатчик по этой схеме на лампе Г-807, модулировал экранную сетку от модулятора на 2-х 6Ж8 и 6П3С а на анод подавал чистое U=600 В. При наличии мощного модулятора можно было бы промодулировать анод, при этом вых. моща увеличилась почти в два раза.
По этой схеме можно собирать передатчики на любых лампах, но я думаю что стабильность частоты и уровень побочных излучений при использовании мощных ламп будет желать лучшего (IMG:style_emoticons/default/dry.gif)
На 6П42С, 6П44С, 6П36С и подобных не пробовал, но думаю проблемм не будет.
Пример построения генератора Шембеля смотри рисунок:
хотел схемку выложить, но что-то не выходит - разберусь потом закину

[пряник]

Согласен, схема простая и красивая, возможны различные варианты реализации выходного контура и согласования с антенной и т.д.
Но, как вы сказали, стабильность и паразитная ЧМ основной недостаток таких схем.
Но даже учитывая эти недостатки , схему можно рекомендовать для повторения как начальный уровень.
Есть поле для деятельности, вход модулятора заточен под угольный микрофон, можно выбросить транс и в модулятор поставить 6Ф3п или 5П и т.д..
Я вот подумал, получается если эту схему усовершенствовать:
-работа от микрофона динамического или таблетки
-повышение стабильности
-убрать паразитную ЧМ
-на выход Пконтур
то получится схема опубликованная в жРадио.

[Импульс_91]

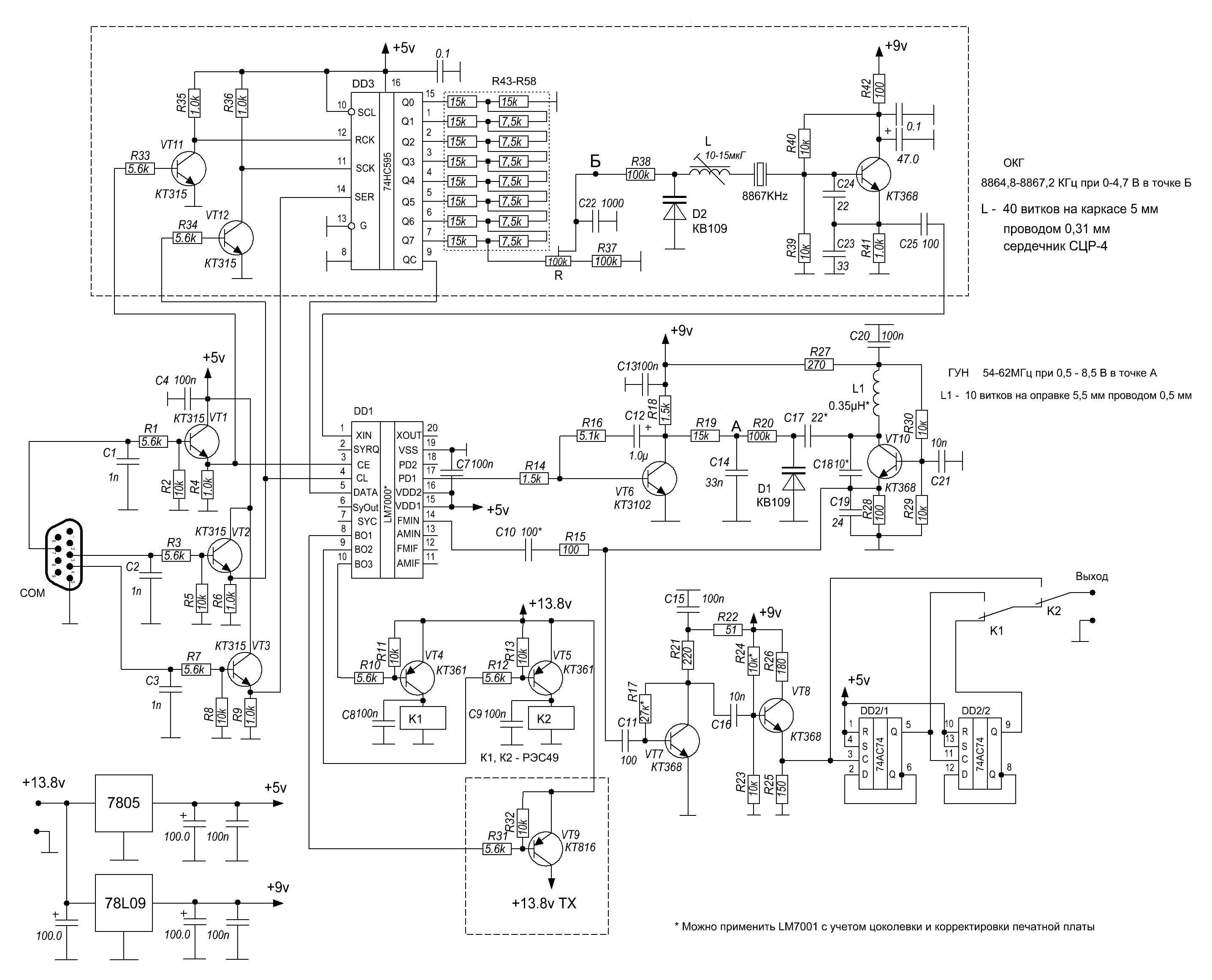

http://cqham.ru/image4/rz6fy_ris17.gif если там вместо ГУНа включить задающий на 6ж1п???одним разом избавляемся от всех проблем....и по современному (IMG:style_emoticons/default/smile.gif)

[cq2935]

http://cqham.ru/image4/rz6fy_ris17.gif если там вместо ГУНа включить задающий на 6ж1п???одним разом избавляемся от всех проблем....и по современному (IMG:style_emoticons/default/smile.gif)

Игорь, прости конечно, но твои приколы иногда уже совсем непонятны для простого смертного... Ты предупреждай что ли в таких случаях, а то опять не поймут ребята.
