Сообщение
#141
|
Новичок ![]() Группа: Пользователи Сообщений: 50 Регистрация: 8.12.2009 Пользователь №: 2 078 ![]() |
У меня получилось вот так. Подобрал индикатор,который хорошо вписывается в окно от старой шкалы.Шкала "Денисова".Заменил УНЧ на 2003.Трансформатор в БП заменил на транс с двумя напряжениями - 16 и 9 вольт переменки.Поставил кренки на 15 и 5 вольт ну и эл.литы заменил. Питание 5 вольт - это чисто для питания шкалы,но всё ровно помеху немного слышно. Правда пока ещё не все мероприятия по устранению помехи провёл.
![]() |
DJ-STX |
![]()
Сообщение
#142
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 214 Регистрация: 3.5.2014 Пользователь №: 4 440 ![]() |
Тоже хотел так сделать, но нашел индикатор от АОН-а, и поставил его. Фото где-то на прошлой странице было. Добавил еще темное стеклышко чтобы небыло видно неработающие сегменты.
|
Veniamin747 |
![]()
Сообщение
#143
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 169 Регистрация: 19.11.2012 Из: Пензенская область Пользователь №: 3 794 ![]() |
Есть такая идея: имеется К174ХА2, TDA2003. Как правильно подключить входные контура и гетеродин? И вообще будет ли нормально это работать?
|
DJ-STX |
![]()
Сообщение
#144
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 214 Регистрация: 3.5.2014 Пользователь №: 4 440 ![]() |
Veniamin747, можно, но работать будет не лучше.
|
Г0ризонт |
![]()
Сообщение
#145
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 158 Регистрация: 16.7.2014 Из: Красноярск Пользователь №: 4 484 ![]() |
всем здравствуйте. Приобрел по случаю ИШИМ, вот такой
Интересно мне, вот многие работают в эфире с 003им, про простой Ишим мало упоминается, как он для пошарманить?? насколько хуже 003? по характиристикам вроде не сильный разбег. Как же в реальности, кто что скажет, сгодится этот аппарат, место в кладовке резервировать?(IMG:style_emoticons/default/smile.gif) смотриться 003ий конечно по салидней.. |
zanoza |
![]()
Сообщение
#146
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 197 Регистрация: 18.3.2014 Пользователь №: 4 385 ![]() |
Игорь,про кладовку забудь ! Для хулиганки это самый подходящий приемник,003 по приему намного уступает,единственное удобство это цифровая шкала.А просто ИШИМ намного лучше,да сейчас сам комментарии увидиш.Не вздумай выкидывать !
А вдвойне повезет если в нем входные контура никто не крутил,редко такое бывает . |
Г0ризонт |
![]()
Сообщение
#147
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 158 Регистрация: 16.7.2014 Из: Красноярск Пользователь №: 4 484 ![]() |
значит мне не повезло, сдвинуто на 100кгц, теперь он от 2900 принемает
|
rz3gx |
![]()
Сообщение
#148
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 468 Регистрация: 7.10.2008 Из: Липецк Пользователь №: 1 353 ![]() |
Игорь,про кладовку забудь ! Для хулиганки это самый подходящий приемник,003 по приему намного уступает,единственное удобство это цифровая шкала.А просто ИШИМ намного лучше,да сейчас сам комментарии увидиш.Не вздумай выкидывать ! А вдвойне повезет если в нем входные контура никто не крутил,редко такое бывает . А если и крутил кто, проблема не великая всё как надо выставить. Был у меня случай, товарищ по ошибке подал Ватт 50 на вход 003го. Контура расплавились.Я всё размотал акуратненько. Витки посчитал. Каркасы не удалось спасти. Размотал длинноволновый диапазон и на освободившихся каркасах намотал новые катушки. Приборов не было, в командировке были,86й год. Настроил всё на глазок. Потом , по работающим станциям настроил всё и так ничего, попёрло. Работал приёмник. |
Г0ризонт |
![]()
Сообщение
#149
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 158 Регистрация: 16.7.2014 Из: Красноярск Пользователь №: 4 484 ![]() |
уровень шума, ломовой, мощная станция чуть отклоняет индикатор над уровнем шумов. надо кабельную антенну и подальше, у меня провод прям в хату заходит. И тогда можно будет оценить чувствительность. а то мож открутить открутили а сопржение забыли. Пока трудно говарить, ну так послушал, тройку-только мощных слышу, 80ку,40ку,( другим геной подъезжал) поет вроде... ну посмотрим. надо наверно штырек активный, с ТВ кабелем, он не дорого и можно далеко утянуть.
А вообще , да, хотелось бы обратно шкалу вернуть чтоб с трех мгц начиналась, все равно ниже никто не работает |
Smirnov |
![]()
Сообщение
#150
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 152 Регистрация: 30.6.2010 Пользователь №: 2 482 ![]() |
Этот получше 003ого, хоть и оба стоят на столе.Хорошая весчь.
|
Г0ризонт |
![]()
Сообщение
#151
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 158 Регистрация: 16.7.2014 Из: Красноярск Пользователь №: 4 484 ![]() |
Подскажите, если в Ишиме подкручен гетеродин, (принемает от 2,9 а не от 3мгц) без подстройки остальных контуров, насколько хуже будет работать?
|
Smirnov |
![]()
Сообщение
#152
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 152 Регистрация: 30.6.2010 Пользователь №: 2 482 ![]() |
|
zanoza |
![]()
Сообщение
#153
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 197 Регистрация: 18.3.2014 Пользователь №: 4 385 ![]() |
|
Глеб |
![]()
Сообщение
#154
|
в поиске... ![]() ![]() ![]() Группа: Администраторы Сообщений: 4 663 Регистрация: 8.5.2008 Из: России аднака Пользователь №: 1 230 ![]() |
Есть у кого либо схема Ишим 003 в электронном виде с хорошим разрешением? Ни черта не разобрать номиналы элементов на схемах, скачаных с инета.
|
шарманщик |
![]()
Сообщение
#155
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 1 534 Регистрация: 16.1.2013 Пользователь №: 3 861 ![]() |
на схемах только номера деталей.номиналы отдельно в инструкции
|
nes |
![]()
Сообщение
#156
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 4 455 Регистрация: 10.9.2008 Из: столица метеоритов Пользователь №: 1 324 ![]() |
Рассмотреть можно. |
АКАЦИЯ |
![]()
Сообщение
#157
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 705 Регистрация: 23.12.2008 Из: ростовская обл. Пользователь №: 1 495 ![]() |
Nes, спасибо, очень помогла книжонка! Сегодня-таки получилось всунуть в Ишим 003-й ЭМФ-500-3н... Туда же и кварцевый второй гетеродин с стеклянным кварцем от карат-2н. Выделяется, правда, верхняя боковая( ssb на 80-ке не читаю), но мне только для телеграфа он и нужен. 80-ка ожила!!! Удается вытягивать очень слабые станции... Правда теперь электронно - счётная шкала показывает ровно на 35 кГц выше частоту (IMG:style_emoticons/default/blink.gif) . В таких ретро-шкалах можно ли забить ПЧ на 500 кГц вместо 465??? Может кто занимался?
|
Слесарь |
![]()
Сообщение
#158
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 388 Регистрация: 4.1.2018 Пользователь №: 22 880 ![]() |
US5MSQ написал статью по модернизации ИШИМ003. Внизу статьи есть переделка шкалы путём перепайки диодов.
Статья |
prof.Bpook |
![]()
Сообщение
#159
|
Новичок ![]() Группа: Пользователи Сообщений: 50 Регистрация: 8.12.2009 Пользователь №: 2 078 ![]() |
Подскажите пожалуйста,куда надо подключить второй гетеродин в Ишим-003.Бьюсь уже не один вечер.Гетеродин сделан вот по такой схеме: Уровень сигнала с гетеродина порядка 0,5 В.Перестраивается от 461 до 470 кГц.Перепробовал разные рекомендации с разных источников,но нормального результата нет.Сам приёмник работает неплохо,слышу и "наших" и "законников" хорошо.
Эскизы прикрепленных изображений ![]() |
Altes |
![]()
Сообщение
#160
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 075 Регистрация: 30.12.2007 Из: Вот здесь и живу... много лет. Пользователь №: 637 ![]() |

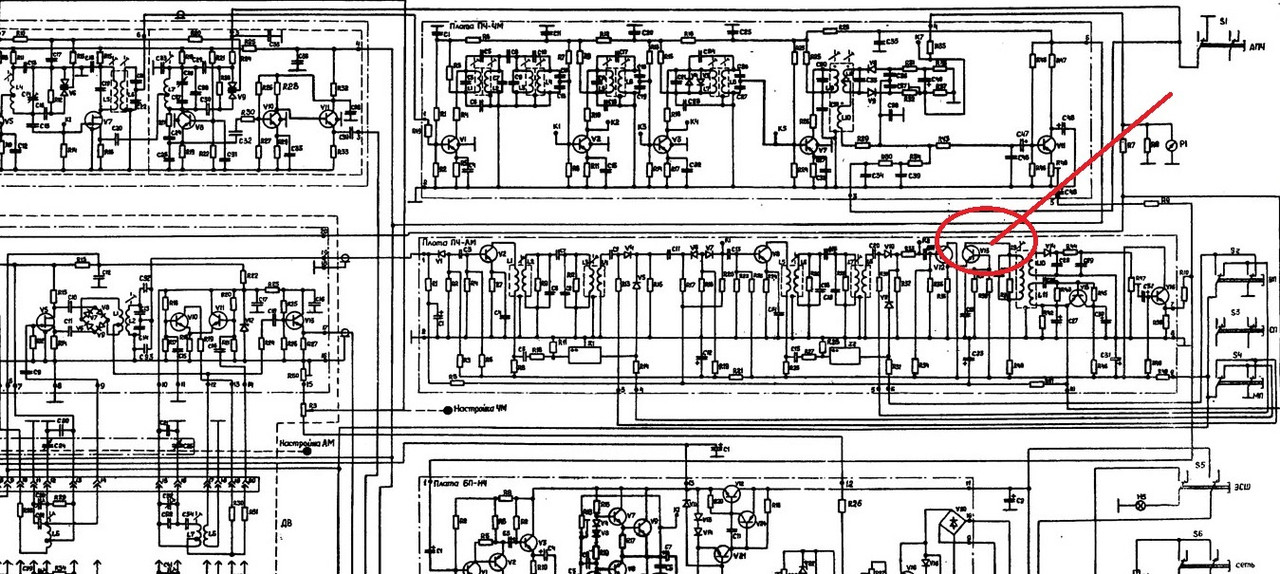

Подскажите пожалуйста,куда надо подключить второй гетеродин в Ишим-003 Если не будет работать при подключении в эту точку - тады ой.... Только переходную емкость я бы уменьшил. Хватит 10-15 пф. |
![]() ![]() |
