[Брат Меркурий]

Представляю какое качество модуляции было в этом агрегате
(IMG:https://i.ibb.co/M571S9r/image.jpg)
а так,-QRP (IMG:style_emoticons/default/smile.gif)

[шлямбур]

...пробовал делать. лампу не нашли...сделал высокочастотный выход на КТ903А !!...ватт 5 где-то молотило!!..на СВ - 1605 кгц пробовали..модуль ниче был...терпимый!!.... (IMG:style_emoticons/default/blink.gif)

[АКАЦИЯ]

Пошдаманил немного свою шарманку, жизненно важный контур ЗГ поместил в экранированный коробочек рядом с КПЕ и подальше от вых. лампы. Намотал другой контур в удвоитель частоты и по-другому его прикрутил относительно оси вых. контура... До темноты проверялся по 6 и 5 районам, замечаний нет. При громкости 7 баллов по нулевым биениям меня читают трансивером, проверял по Ессентукам на сдр, там тоже нормуль и музон проскакивает! Главная причина девиации у меня это нестабильность питающего напряжения. Трансформатор не тянет ток 80 мА и проседает на 25-30 В.
Где-то в журнале Радио видел схемку параметрического стабилизатора напряжения на транзисторе типа кт602 или кт604... Там на базу припаивается обычный диод и U стаб. получается 150 В. Может кто видел такой способ, напомните, пожалуйста.

[АКАЦИЯ]

Во! Нашел! Теперь интересно, делал ли кто такое и на более мощном транзисторе можно замутить типа кт812 ??? Реквизиты первоисточника внизу схемы.

[Лунатик]

Акация, в любом поисковике, введите : расчёт параметрического стабилизатора напряжения. Могу вам выслать ТС-180. Но знайте наперёд, что при любом умножении напряжения в н-раз, во столько же раз, падает ток, получаемыей после умножения.

[грифф]

сегодня завершил постройку и настройку QRP передатчика,
но если честно то он когдато задумывался как толкатель,чего тометаллостеклянного.
строительство длилось,что то около двух лет (IMG:style_emoticons/default/smile.gif)

с вставкой фоток что то не очень вышло
завтра испытания QRP в эфире

Сообщение отредактировал Глеб - 29.1.2019, 21:08

[Брат Меркурий]

Главная причина девиации у меня это нестабильность питающего напряжения. Трансформатор не тянет ток 80 мА и проседает на 25-30 В.

Потому и говорю,что считать передатчик надо начиная с БП.Чтобы потом не было расхождений того что может с тем что хочется.

Где-то в журнале Радио видел схемку параметрического стабилизатора напряжения на транзисторе типа кт602 или кт604... Там на базу припаивается обычный диод и U стаб. получается 150 В. Может кто видел такой способ, напомните, пожалуйста.

Нет,там не любой диод,а именно стабилитрон на нужное напряжение,-в вашем случае это будет КС650.Транзистор там играет роль усилителя тока .Можно ставить и КТ812,если нужно стабилизировать высокое напряжение.

Но знайте наперёд, что при любом умножении напряжения в н-раз, во столько же раз, падает ток, получаемыей после умножения.

Так и есть.В схеме удвоения напряжение на выходе фильтра будет в 2,82 раза выше чем на вторичной обмотке,а ток соответственно в 2,82 раза меньше чем обеспечивает провод той самой вторичной обмотки.
Пример,-есть вторичная обмотка с током нагрузки 1А и напряжением 100В.Сколько будет на выходе емкостного фильтра?На выходе будет 282В х.х при нагрузке 0,354А.

[Композитор]

Грифф, шикарная вещь!!!

АКАЦИЯ поищи в платах бытовой техники линейный стабилизатор (кренка по-нашему) Выглядеть могут

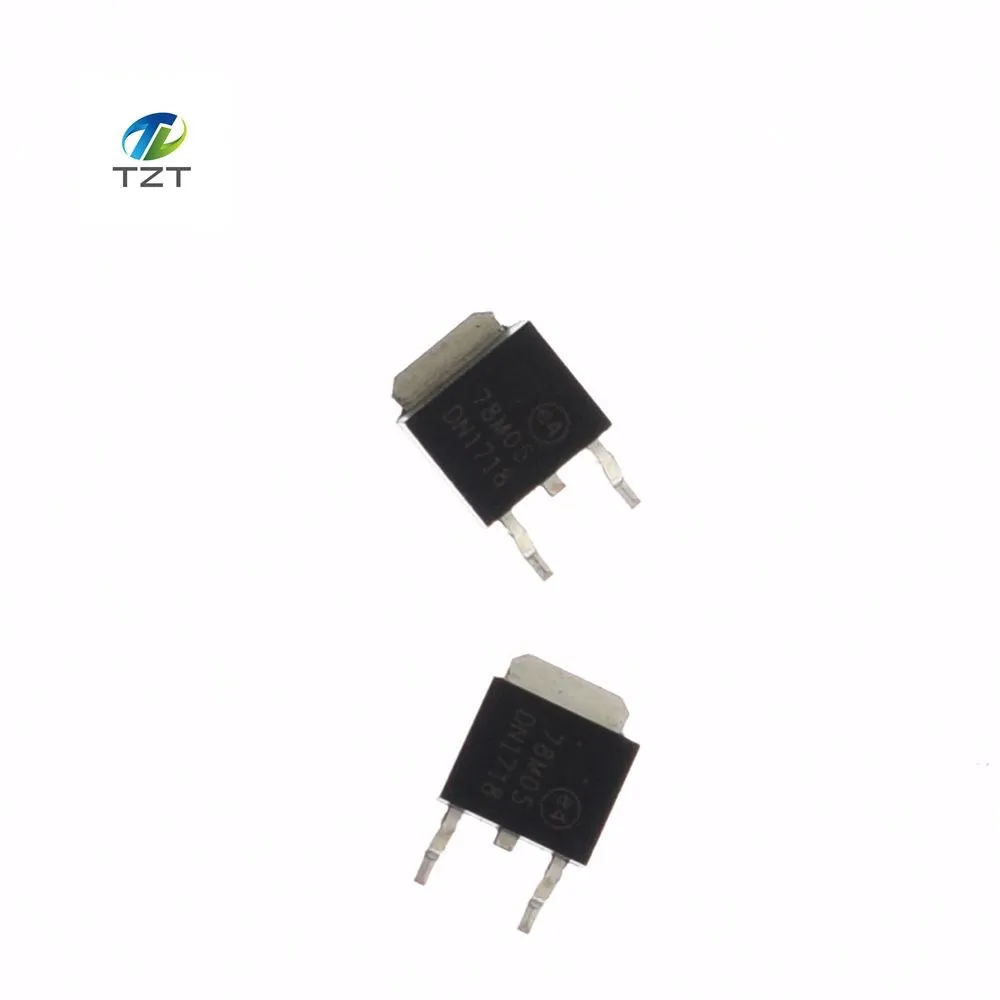

вот так или с выводами.
Они много где по питанию стоят и сгодится любой 7805 или 7812. даже 7803 пойдет. ну будет 3 В на питания ЗГ . зато стабильные 3В. а уровень поднять можно в других каскадах
На платах от компов можно поискать. В звуковой карте ПК недавно видел.

[Глеб]

с вставкой фоток что то не очень вышло

Всё нормально, поправил.
Гриф, молодца, видно старание, отлично! (IMG:style_emoticons/default/smile.gif) Но ложку дёгтя не могу не плеснуть в твою бочку мёда, уж извиняй. Вот ту деталюху, под названием дроссель на резисторе ВС, нужно бы переделать, никак "ЭТО" не вяжется со всей красотой. Тумблера ты конечно мощнецкие примастырил (IMG:style_emoticons/default/biggrin.gif) , 15 амперные.

[АКАЦИЯ]

Нет,там не любой диод,а именно стабилитрон на нужное напряжение,-в вашем случае это будет КС650.Транзистор там играет роль усилителя тока .

Ответ неверный! Эта схема является заменой стабилитрона кс650. Она включается последовательно нагрузочного резистора так как сам стабилитрон.
журнал радио номер 12 за 1989 год
Грифф, УРА ! Я не один на этой тропинке, уважуха!!! Проверимся сегодня...

[Alex 11]

Ответ верный, просто диод используется в качестве стабилитрона, старая фишка, в союзе с детальками напряг был, вот и извращались. Почитай внимательно статью. Еще с какими то диодами варианты были, если склероз не изменяет- Д223, там уже другое напряжение. Можно самому поэкспериментировать с разными диодами в обратном включении.

[Композитор]

та по идее все диоды имеют стабилитронность и варикапистость
вопрос только в величинах. схема будет работать и с другими диодами , но напряжение будет у каждого диода свое

[шлямбур]

Во! Нашел! Теперь интересно, делал ли кто такое и на более мощном транзисторе можно замутить типа кт812 ??? Реквизиты первоисточника внизу схемы.

...Поменяй резистор с диодом местами !!..и диод там - не диод , а стабилитрон (в твоем случае- КС150А)!!

Грифф, УРА ! Я не один на этой тропинке, уважуха!!! Проверимся сегодня...

...и ШЛЯМБУР скоро подтянется!!...немножко осталось допаять !!!...день рождения попутал карты- руки стали шаловливые!!..паяльник держать на могеть!! (IMG:style_emoticons/default/laugh.gif)

[Тревога]

завтра испытания QRP в эфире

Ну как прошли испытания?
Очень интересно, и желательно подробнее.
:-) диапазон, мощность, дальность, ну и конечно антенна.

[АКАЦИЯ]

Если передатчик собран на тройку, то проверять его очень удобно днем. Я сегодня проверялся. Поставил вместо 6п31с туда же 6п3с. Цоколевка та-же, только анод снизу но мощща упала на 30 проц. И в таком режиме чуть больше часа 15 - 16 МСК отработал в коллективе с Блондином. 11 связей и везде слышат не ниже 58, некоторые даже громко слышат. Майкоп, Краснодар, Луганск, Запорожье... антенна - треугольник 10 ,5 ,5 метров подвес, запитка в вершину кабелем 50 Ом.
Если Грифф не в отпуске или не пенсионер, то остается ночь, т.к вечером очень сложно!!! Куча киловатчиков сыпят по всей тройке и на малой мощще не пробьешься. Пытался стучаться на Оренбург, да хрен там! - желающих дохрена.

[Глеб]

Девиации сегодня не увидел, но модуль подпирается, хлопает, Акация. А то, что не отмечают это в рапортах, так это не нОво. Тот же Блондин, который вёл группу, какие ему рапорта давали? Всё шикарно! Пипец клоуны (IMG:style_emoticons/default/biggrin.gif) Девиация такая, что чуть не вылетает из канала., искажений полные карманы. Я одного не пойму; или такие бестолковые, что не замечают или бояться говорить достоверную инфу по рапортам?

[АКАЦИЯ]

Я уменьшил моложительную раскачку при разговоре чтобы небыло просадок по питанию и лампа у меня стоит 6п3с, потребляет 50 мА, когда 6п31с кушает 80 мА при том же напряжении. У 6п3с и экранная сетка меньше кушает, поэтому когда ее установил раскачка глубже стала чем при 6п31с. И еще, у меня перемодуляция идет при разговоре перед микрофоном. Когда музыку ставлю, она при максимально неискаженном уровне не долетает и до 100в, потом искажения. А в микрофон разговариваю- вылетает до 130! Надо делать типа АРУ по модулятору, как ТУТ
А у меня-же стрелочная болезнь (IMG:style_emoticons/default/wink.gif)

[Композитор]

БП тебе нужен, чтоб ничего не проседало. Сразу станет лучше. и отпадет масса вопросов

[АКАЦИЯ]

Вопросы всегда будут! У глеба осциллограф имплантирован в р-326 м2 , и слух музыкальный! На сайте радиосканнер даже вещательные АМ станции критикуют, но то бред, а такая критика полезна - толкает в правильном направлении.
БП -это да! Это у большинства беда! У блондина анодный транс 1 кВт "питает" ДВЕ рогатки! Там беда посерьезнее (IMG:style_emoticons/default/ohmy.gif)

[Композитор]

ты же себя на сдрах слушаешь?
вот когда оно в ссб будет идеально звучать - все правильно и все ок.
при чем слушай в наушниках модуляцию своим голосом в микрофон. музыка - не то. речь она отрывистая . а записи 99% нормализованные (выровняные по амплитуде).
Есть конечно люди особо придирчивые. "золотое ухо россии" и другие номинации. но то клиника . главное, чтоб в ссб звучало хорошо. как международное радио китая.

да. вон ту билеберду с анода убери. не надо там ничего.
если модулятор (и БП) тянет твой выходной каскад - дело будет. если не тянет и приседает на пиках.(типа аааа - плюсует . громче крикнул ААА - в минус пошло) - до лампочки те банки с диодами и прочие хитрости.
