Собрался строить "АМ передатчик для диапазона 2.8 - 3.3 МГц.", Попытка собрать передатчик. Советы, мнения, инфа. Опции Рейтинг

[АКАЦИЯ]

И кайф найти микрофон МД-47!!! (IMG:style_emoticons/default/rolleyes.gif) мечтаю!!! .. высокоомный, шоб прямо на сетку микрофонника!

[Инжектор]

Ну короче есть твк-90пц, тв3-1-9 твк-90пц3

[Raдиус]

И кайф найти микрофон МД-47!!! (IMG:style_emoticons/default/rolleyes.gif) мечтаю!!! .. высокоомный, шоб прямо на сетку микрофонника!

МД-47 - классика, но он уж сильно уступает электретным по качеству. Был у меня 47, но я как попробовал электретный то подарил его другому радиолюбителю))

Ну короче есть твк-90пц, тв3-1-9 твк-90пц3

Вот по ТВК я ни чего не скажу ибо не знаю с чем его едят. ТВЗ-1-9 пойдет для НЧ дросселя

[Инжектор]

Уххх, все, спасибки тогда беру твз и дроссель) пойду динамики помониторю))

[АКАЦИЯ]

пойду динамики помониторю))

75гдн 4 ом только без буквы "Л" они есть в "ТЦ", в подвале правда цен столичных с 12 года я незнаю ... товарищ скоро собирается туда.... я его снаряжу!
спасибо

[Инжектор]

Нихера они опупели 400р за твз. От ригонды пойдет же?

Охренеть 326м 15000, р130 новая 18000 огненные цены.

[АКАЦИЯ]

(IMG:style_emoticons/default/ohmy.gif) за 400 рэ можно радиолу купить целиком!!! пойдёт от Ригонды... срезать басс и высокие и ограничить на пиках и не будет шить! Барахольщики жадные, однако!!! Оно и понятно, ламповые High-end усилители нынче в моде вот и ломят...

[Инжектор]

Пока искал динамики, нашел гору новых 110лм) не дорого. Акация, таких динамиков нету но есть аналог 1800 стоит! Фото по приезду скину

[Feanor]

Пока искал динамики, нашел гору новых 110лм) не дорого. Акация, таких динамиков нету но есть аналог 1800 стоит! Фото по приезду скину

Разводят тебя как лоха. Во всем.

[Инжектор]

Это не меня, там челы ругались за цену, ну и я масдица подлил)))
На динамиках там цены написаны, дросселя дм0,1 стоят 30р в магазине, купил мешок разных за 100р)

[АКАЦИЯ]

аналог 1800 стоит!

(IMG:style_emoticons/default/blink.gif) я лучше палёные по 3 сотки возьму, да перемотаю.. У нас есть по 1100р произв. Украина, но не люблю я их... дирочка в магните сзади! (IMG:style_emoticons/default/sad.gif)
110-лм - хорошая штука! можно как накальник и для минуса использовать.... или как модуляционник!

[Инжектор]

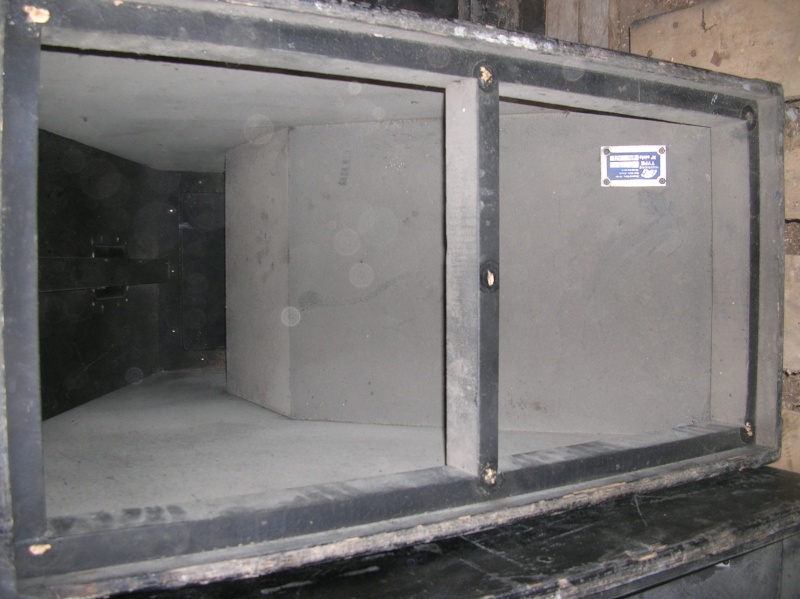

В детстве занимался тоже звуком, так вот, купили мы как-то с парнями аппарат из лужников. Суперниз, низ, средние и пищали. Без усилков без ничего, просто аккустику. Суперниз 1 саб обратный рупор размерами 2х1х1м, 400вт номинал, на колесиках, DYNACORD. Звук просто жесть. В этом аппарате было 32 таких суперниза))) 8 с одной стороны 8 с другой + верха и средние макула давали ~48квт звука) Генератор 100квт работал =) Качали 7квт усилками американскими,
вот эта стойка и динакорды...
Вот этот комплект давал почти полтиник =)
вот этот давал 25квт.

Жестко было, в пруду рыба выпрыгивала)
Вот такие средние на верх, самодельные))) Копия знаменитого outline, капельки это просто нечно! Звук шикарен.
аппарат это распилили и распродали по частям, динакорды до сих пор эти уничтожают уши посетителей клубов и поражают открытые дискотеки детей =)

Акация, это я к тому что остался у меня динамик эт этого самого динакорда =) Нужен?) Забирай)
На таком блине я делал бочку в машину)) Сказать что громко было это промолчать =)
Сделаешь из него суперниз как в родном динакорде (он кстати запрещен как и аутлайн, типа ЕС и все такое, убивает слух напрочь) будет долбить так что просто огонь!
2 таких суперниза вызывал панику в радиусе 1км в центре города =)

Вот блин. Таких уже не делают по причине запрета ЕС на сверхмощный звук)
Качать его надо теми, старыми ваттами. Современные не пойдут, современные ватты не те) Кетайские =)
вот такие блины стояли в динакорде на супернизе.
Их там было 2 штуки, одну колонку вдвоем еле-еле передвигаешь.
Конечно дырка в магните, но там она явно не лишняя!

---
Вот супернизы такие точ в точ!

Сообщение отредактировал Raдиус - 22.6.2014, 11:25

[Инжектор]

вот аналог 75гд

ну и как обычно...
намотал второй дроссель 100вит х 4. так как первый потерял.
Нашелся в итоге после намотки.
А динамики офигенные итальянские лучше за бугром покупать, 40 баксов стоит на 500W. Не то что эта шляпа по 1800.

[АКАЦИЯ]

(IMG:style_emoticons/default/smile.gif) не-е-е, у меня другие потребности... В машине надо двигатель и трансмиссию слушать, а на открытом воздухе- пение птиц (IMG:style_emoticons/default/smile.gif) , Это я для дома - кино смотреть ну и максимум и для огорода музыку слушать... люблю с басом чтоб от 27Гц, пусть и не мощным! Что-то не по теме отвлеклись...
Скажи, а в модуляторе ведь три панельки?... Что, одна пустая будет - непорядок! Надо значит толковую схему, унч найти, чтобы микрофонный усилитель уже с обрезаной полосой был (200... 5000 Гц). Модулятор уже сейчас нужно паять, и настраивать его качество питая от него 6п15п, когда будет всё красиво, то можно и полтинники модулить таким унч!

[Инжектор]

Если этот динамик засунуть в грамотный корпус, не рупор конечно, рупор опасно, то громкость включив на 0,0000001% хватит за глаза)
Жена говорит собери на этом динамике саб для телека =))) Жена есть жена)
просто такие не делают уже. Вот лежит ждет своего часа.
Мне Feanor скидывал схемку интересную, подж названием " формирователь АЧХ по тов. Прянику", там лампа используется под названием "нигдененайти", но в описании сказано что можно использовать триод-пентод как раз триод под микрофонник, 6ф1п. Вот бы его включить.
Feanor, Пряник, можно схемой поделиться?)
Еще у меня вот такой девайс есть, клевая штука! пишет графики на флешку день/месяц/год, мериет в реальном времени вольты амперы ватты вольтамперы косинус вычисляет, да еще режимы сколько денег день/ночь тратится на потребитель =)
Короче мериет всё!
прям в рублях можно узнать через месяц или полгода что в какие часы ждет больше всего )))
Напряжение показывает которое у меня дома((((((((
так так так, надо уже корпус новый заказывать, общая картина шарманки нарисовывается)))))

конденсатор в гпд, пойдет по идее?
с червячкой на подшипниках, медленный.
качественный.

[АКАЦИЯ]

Короче мериет всё!

Вот его нужно приделать на вилку 220в к передатчику и смотри, во сколько тебе обходится твоё увлечение! (IMG:style_emoticons/default/laugh.gif) Чтоб жена не бухтела (IMG:style_emoticons/default/wink.gif) я на своих кью - эр - пях даже 100р. в месяц не наматываю, а сосед - только на рыболовные снасти (и водку) по 2-3 тыщщи в месяц и нихрена не ловит...
КПЕ- зачотный с таким в пору телеграф изучать очень уж плавно будет!

[Инжектор]

Надо значит толковую схему, унч найти, чтобы микрофонный усилитель уже с обрезаной полосой был (200... 5000 Гц). Модулятор уже сейчас нужно паять, и настраивать его качество питая от него 6п15п, когда будет всё красиво, то можно и полтинники модулить таким унч!

Сегодня всю рассыпуху купил для модулятора, по дешевке на этот раз)))
микрафон у меня есть динамический от караоке) есть дэмш-ы. Найду вобщем микрофон.
Неделя планируется "антифон & модулятор".

Вот его нужно приделать на вилку 220в к передатчику и смотри, во сколько тебе обходится твоё увлечение! (IMG:style_emoticons/default/laugh.gif) Чтоб жена не бухтела (IMG:style_emoticons/default/wink.gif) я на своих кью - эр - пях даже 100р. в месяц не наматываю, а сосед - только на рыболовные снасти (и водку) по 2-3 тыщщи в месяц и нихрена не ловит...
КПЕ- зачотный с таким в пору телеграф изучать очень уж плавно будет!

Я им уже всё что можно обмерил. Больше всего жрет холодильник. Ну не то что бы жрет а счетчик считает как будто жрет. Обман.
И зарядки от телефона тоже много жрут.
копейки конечно, но ради принципа...
А на передатчик сколько нужно столько пусть жрет =)
Телеграф пока не охота. Но программку скачал для изучения в машине. Дом-работа.
Акация, динамик безвозмездно! отдам за так! хочу его пристроить кто на нем соберет и ох"№№;ет)

Я на этом кондере помню собирал задающий давно но не пошло, модуляция была на всю конструкцию без микрофона вообще, просто говоришь в схему зг и он уже модулирует =)
кстати у меня много хлама от компов, есть куча блоков питания, там есть чем поживиться?
З.Ы. РАДИУС, большое спасибо!

Еще 3 вопроса.
1). А куда дроссель включать?
2). пойдут эти емкости на накал на блокировку фона по диодам итд, короче как блокировочные?
3). Сколько ватт даст схема если не напрягать ее по мощности с модулем на 3 сетку, только чтоб качественно без гармоник и прочих внеполосных излучений?
Планируется работаьь на выезде на 3 полтиника а в базовом варианте у меня есть что качнуть) но это в будущем.

[Инжектор]

кондёр на 35в... достаточно. если на аноде 400в, то на экр. сетку 6п3с больше 200в не давай...
во как!
а вместо лампочки для нагрузки вторички- возьми десяти ваттный резистор проволочный на 10 ом... а то ослепнешь от своего модуля (IMG:style_emoticons/default/smile.gif)

Жесть, тогда мне не надо -440в, получается, хватит -220?

[Инжектор]

Перерисовал схему БП, Господа, покритикуйте. Правильно нарисовал?
"...Симметричные схемы обладают теми же свойствами, но лучшими характеристиками. Немаловажное достоинство симметричных схем – удвоенная частота пульсаций выпрямленного напряжения."
( отсюда )
Я так понял однополупериодная схема - плохо?

[пряник]

Ничего не "плохо".
Это 100лет назад , когда электролит 100мкф был размером с ведро , тогда было "плохо".

А сейчас это нормально , тем более с емкостью 100мкф и током 50ма.
Если вы слышите фон переменки , то наверняка у него другое происхождение .
Практически все передатчики строятся с источниками питания по схеме удвоения , а это те-же однополупериодные схемы, и ничего , фон не беспокоит.
То , что диоды зашунтированы емкостями , это "хорошо".
Не мешает зашунтировать и диоды мостов тоже емкостями.
Только можно емкость и поменьше 1-10т пик.
А если у вас все же есть сомнения по этому поводу , можно сделать экскремент :
- поставить еще один электролит через сопротивление 1к , и напряжение уже брать с него , это своего рода сглаживающий фильтр. Можно их временно повесить навесом .\

А вот то , что вы в неделю 5 раз меняете схему , притом , каждая последующая имеет сомнительные плюсы , это по настоящему "плохо".
