Собрался строить "АМ передатчик для диапазона 2.8 - 3.3 МГц.", Попытка собрать передатчик. Советы, мнения, инфа. Опции Рейтинг

[rz3gx]

Не хочется всю ветку читать.Может уже и советовали.в блоке питания попробуй П-образный фильтр.Это,сразу после диодов один электролит на корпус,затем ,по плюсу резистор,ну ОМ 100,два ватта мощностью и ещё один электролит на корпус.И уже с его плюса запитать анодную цепь задающего.
Все электролиты фильтра питания должны иметь хороший контакт с "общим проводом".Желательно,чтобы не просто с шасси,а ещё и проложить по шасси минусовую шину.С ней должен контачить корпус электролитических конденсаторов и то,что паяется на массу.
Диоды выпрямителя зашунтировать емкостями тысячи по две пикушек.Каждый вывод сетеой обмотки силового трансформатора,тоже через кондёр 0,01-0,033 МКФ на массу.На тот же общий провод,где и корпуса электролитов фильтра.
Нельзя,чтобы электролиты фильра были как бы в стороне отсхемы.Токи должны протекать через них.Тоесть,диоды выпрямителя соединены по кротчайшему пути с электролитами,а затем уже за ними питаемые цепи.
Переменка,это такая поганка,которая не простит небрежности в монтаже.Сразу увидит ошибку и вылезет наружу.Это хорошо знают любители аудио.Там эта дрянь тоже любит крови попить...

[Инжектор]

Вот такой собрал блок
Может к нему просто дроссель подключить?

Сообщение отредактировал Raдиус - 24.6.2014, 19:11

[АКАЦИЯ]

Вот как "Галина Знак" тебе советут "П" - фильтр, только вместо резистора дроссель ставь! Чем больше в нём витков тем лучше! Удвоение я применял только в схемах, от которых нужен не большой ток, но если лучевой тетрод или пентод хавает больше чем даёт обмотка, то нах такой удвоитель!

[Инжектор]

Я понял, обмотки 80в 0,52а хватит по идее?

[rz3gx]

Про минусовую шину хочу добавить.Это не абы какая тонкая проволочка,а приличная шина.Я обычно делаю полоску из луженой жести,шириной милиметров 10.И винтами её надёжно к шасси.Пропадают всякие "блуды" и гудения.Хорошая и надежная корпусная шина,основа успеха!

Я понял, обмотки 80в 0,52а хватит по идее?

Ну пол ампера!Куда больше?!

[пряник]

Та подключить резистор 1к 2вт и электролит навесом , быстрее , чем мне написать это сообщение .
Я об этом 3 страницы назад говорил.

По анодному в задающем фона быть не может , там стабилитрон сглаживает все пульсации.
Может быть только по п15п6.

Но тут вопрос : - у тебя накал полностью висит в воздухе ?
надо один провод накала соединить с "общим".
Можно просто пинцетом коротнуть на "массу".

т.е. сейчас два экскремента :
- резистор 1к и электролит по 220в
- проверить соединение одного провода накала с массой


ждем , что получилось ?

[АКАЦИЯ]

Я обычно делаю полоску из луженой жести,шириной милиметров 10.

или на худой конец такую - же полоску из фольгир. стеклотекстолита, её лудить проще (IMG:style_emoticons/default/smile.gif) можно 25Вт паяльником!

- проверить соединение одного провода накала с массой

говорит, что всё делал, даже ритуальные танцы пробовал!

[Инжектор]

ждем , что получилось ?

Окей, я понял! Я стабилитрон еще один поставил по экранной в 6п15п. Накал висит в воздухе но зашунтирован на корпус конденсаторами 3300
Я пробовал накал землить, без результата. А как повесил 22мкф на 220в прям на катушку в удвоителе и на землю - фон заметно уменьшился.
Хватит после дросселя (сопротивления 2вт) конденсатора на 47мкф или тоже огромный надо на 100 и более мкф?

Ой, уже запутался совсем. В анод стабилитрон зг и в сетку зг поставил кажись, забыл уже куда его влепил(

Сообщение отредактировал Raдиус - 24.6.2014, 19:12

[АКАЦИЯ]

или тоже огромный надо на 100 и более мкф?

обычно одинаковые кондёры и до и после дросселя (резистора)

[rz3gx]

или на худой конец такую - же полоску из фольгир. стеклотекстолита, её лудить проще (IMG:style_emoticons/default/smile.gif) можно 25Вт паяльником!
говорит, что всё делал, даже ритуальные танцы пробовал!

Я для себя определил,что паяльников в доме должно быть как минимум три.Это 100,40 и 25 Ватт.Как сказал Абдула-кинжал хорош для того,у кого он есть.Так вот и паяльник,тоже везде тот,который нужен. (IMG:style_emoticons/default/smile.gif)

говорит, что всё делал, даже ритуальные танцы пробовал!

У меня в таких случаях один танец.Когда не получается,я всё бросаю и тупо ндираюсь.С просветлением головы после пьянки и решение приходит...

[АКАЦИЯ]

С просветлением головы после пьянки и решение приходит...

А я-то думаю, почему рыбаки пьют, когда рыба не ловится... (IMG:style_emoticons/default/biggrin.gif)
Вообще, мне не нравится вариант компоновки делалей выпрямителя... - на отдельной платке, провода тонкие,-жуть! И да простит меня автор твоего блока питания, но как-то не очень рационально обмотки использованы с двух ТАНов, лучше те- которые одинаковым проводом мотанные (8шт по 80в) соединить последовательно и выпрямить для анодных напряжений, а те, которые другого диаметра,- лучше для минуса (4шт по 20в.) вот по такой схеме... (уже рисовал, - чуть добавил фильтров теперь...)
П,С, если надо больше минуса - вот тут-то и удвоение поможет!

[Инжектор]

А как же +220? Или резисторами 440 гасить до нужного в зг и удвоитель?
Другого диаметра 2 по 80в из четырех
Выводы обмоток Напряжение, В Допустимый ток, А
11-12 80 0,52
17-18 80 0,52
13-14 80 0,63
19-20 80 0,63
15-16 20 0,63
21-22 20 0,63
Провода достаточно толстые, средние так сказать)
Почему на 1 платке плохо? Наоборот покомпактнее.
Насчет минуса, больше или нет - не знаю, на запереть полтиники хватит а вот на защитную сетку хватит ли -110?

[АКАЦИЯ]

Насчёт минуса я писал в предыдущем посте, -его можно умножать сколько хочешь - ток высокий не требуется...
можно два моста выпрямительных поставить и выпрямить одним 4х 0.63мм другим 4х0.52... Но от удвоителя не получится нормального току и фильтрации!
А насчёт - почему плохо - GX писал, как правильно располагать надо электролиты и какой шиной их соединять и в какую точку.! хотя-бы сообщения читай, люди по 2 десятка трансиверов спаяли и знают о чём говорят!

[Композитор]

А хрен его знает, когда-то сделал от удвоителя, фонил пока не запитал от нормального моста..

[rz3gx]

А я-то думаю, почему рыбаки пьют, когда рыба не ловится... (IMG:style_emoticons/default/biggrin.gif)

Рыбаки пьют не потому, что не ловится,а для того, чтобы ловилась.Аналогично и сотрудники ГИЭ. Нет никого в эфире, можно и по маленькой, да и по большой тоже можно.Но, ведь как на зло . Только разлили, как кого нибудь преспичевает в эфир музон погонять. Твою ж мать, делать нечего, поехали...

[Инжектор]

Насчёт минуса я писал в предыдущем посте, -его можно умножать сколько хочешь - ток высокий не требуется...
можно два моста выпрямительных поставить и выпрямить одним 4х 0.63мм другим 4х0.52... Но от удвоителя не получится нормального току и фильтрации!
А насчёт - почему плохо - GX писал, как правильно располагать надо электролиты и какой шиной их соединять и в какую точку.! хотя-бы сообщения читай, люди по 2 десятка трансиверов спаяли и знают о чём говорят!

Насчет минуса это понятно, мне просто не известно хватит ли -110в для "смещения" на защитрую сетку для гу50, вот что хотел узнать.
Я читаю конечно сообщения и не по одному разу =)
Сделаю тогда на платке новой, все на 1 плату поставлю и фильтра и дроссель там же и от нее шину поведу в разные стороны, так правильно будет?

Рыбаки пьют не потому...

Не могли бы Вы скинуть ссылку на фотки блоков питания и как это всё устанавливается, не могу понять как расположить(
Посадил дроссель и по бокам его зашунтировал 47мкф 400в кондером.
Фонит все равно но уже очень и очень тихо.
(фото)
В боковой полосе тональник нормальный.
На спектре все равно видно полоски на 50, герц - слабо, 100 сильно, 150 слабо, 200 сильно. А Дальше тихо почти.

[rz3gx]

Да я сейчас затрудняюсь какую ссылку Вам дать.Поищите где нибудь на CQHAM,там есть фотки как аппаратуру делают.Другого я и не знаю.

[Инжектор]

Я понял. В общем вот так все переделать?
з.ы. щас от бесперебойника запитаю всё. и приемник и передатчик все от разных ибп.

короче провел эксперимент:
подцепил приемник к своему ибп (комп с питанием по юсб, туда приеник воткнул) и передатчик.
Когда приемник на бесперебойнике - фон еще меньше. Когда передатчик - фонит так же как и без него.
В передатчике трансы гудеть начинают почему-то.

[Композитор]

Инжектор, а нет ли у тебя на хозяйстве выскоомных наушников. ТОН-2 или наподобие, на 1600 Ом?

[Инжектор]

Инжектор, а нет ли у тебя на хозяйстве выскоомных наушников. ТОН-2 или наподобие, на 1600 Ом?

Да откуда...

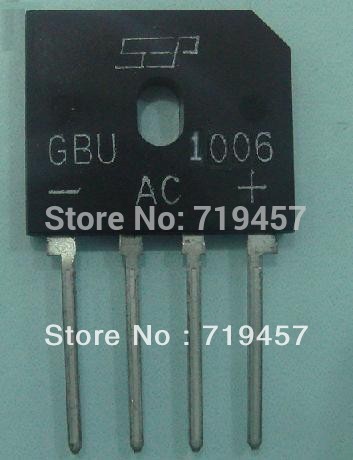

Господа а в выпрямителе пойдет вот такая диодная сборка?
(IMG:http://i00.i.aliimg.com/wsphoto/v0/997627088/-100-NEW-font-b-GBU1006-b-font-RECT-BRIDGE-GPP-10A-600V-GBU.jpg)
