Вопросы по транзисторному передатчику класс Е. Опции

[Брат Меркурий]

Пока едет вожделенный корпус (IMG:style_emoticons/default/rolleyes.gif) будущего БП озаботился теоретической (IMG:style_emoticons/default/cool.gif) частью передатчика.Поскольку драйвера MIC4451ZT инвертирующие,а на затворах полевиков нужен неинвертированный сигнал,то получается что формирователь сигнала тоже должен выдавать инвертированный сигнал на выходе(инвертированный+инвертированный=неинвертированный).Прикинул кусок схемы формирователя меандра на имеющихся К561ТМ2
(IMG:https://i.ibb.co/XVTkh7m/561-2.jpg)
надеюсь все правильно и ошибок нет?Или все-же надо задействовать оба триггера,чтобы получить инвертированный сигнал?

[Тайфун]

А зачем вообще инвертировать ВЧ сигнал. Никакого резона в этом нет. Единственное, за чем нужно следить, это чтобы не было варианта, когда без сигнала может остаться включенным драйвер и на его выходе будет высокий уровень. Чтобы этого не было, его вход нужно подтянуть к + питания через резистор примерно 10 кОм и на вход подавать сигнал через емкость 470....1000 пФ. Тогда без сигнала на выходе ДРВ будет 0.

[пряник]

Тайфун прав.
А схема неправильная . Оно делить не будет. На вход Д1 надо подавать сигнал с инвертирующего выхода , инверсия обозначается кружочком на выводе. Т.е. вход Д1 нога 5 подключить к ноге 2.
Откуда брать выход с 1й или 2й ноги совершенно не имеет никакого значения, кроме инверсии они равнозначны.
Если драйвер инвертирующий , то его вход подтянуть к + через резистор , и с делителя на драйвер подавать сигнал через емкость. Номиналы подобрать опытным путем .

[Тайфун]

О, точно. А я и не посмотрел, что триггер неправильно включен.

[Глеб]

Гена письмо отправил тебе, исправь ошибку, в верхнем дрв не та нога на массе.

[Брат Меркурий]

А зачем вообще инвертировать ВЧ сигнал. Никакого резона в этом нет. Единственное, за чем нужно следить, это чтобы не было варианта, когда без сигнала может остаться включенным драйвер и на его выходе будет высокий уровень. Чтобы этого не было, его вход нужно подтянуть к + питания через резистор примерно 10 кОм и на вход подавать сигнал через емкость 470....1000 пФ. Тогда без сигнала на выходе ДРВ будет 0.

Затем,чтобы на выходе инвертирующего драйвера,то есть на затворе выходного полевика, импульсы были положительной полярности.

Тайфун прав.
А схема неправильная . Оно делить не будет...
Если драйвер инвертирующий , то его вход подтянуть к + через резистор , и с делителя на драйвер подавать сигнал через емкость. Номиналы подобрать опытным путем .

Что схема неправильная понял почти сразу как опубликовал,но отредактировать уже не успел.Просьба к Глебу ее удалить.
Пряник,Тайфун,-какой из этих двух вариантов правильнее,либо вообще правильный.
1
(IMG:https://i.ibb.co/2KzbrTT/image.jpg)

2
(IMG:https://i.ibb.co/rMchYzx/2.jpg)

[пряник]

вариант 1.42 , и то , если допустить что цепочка С8 и Р3 будет работать, это надо проверить на макете.
Я бы с серией 561 не связывался , на 3 мгц она не очень.
И вообще , нахрена эти все вопросы и схемы , все давно сделано и неоднократно подтвердило работоспособность. А тут - непроверенная элементная база, хочется головняка это точно.

А начать надо бы с собачьей будки , перед тем как дом строить. И вопросов было бы меньше , и перегибов тоже .
Почему то все начинают не меньше чем с ГУ81 и даже не сделав ничего мечтают о ГУ5Б.
Есть схемы , для начала (если слово "начинающий" оскорбительно) , они отлично работают и повторены многократно. А между тем собираются за один день , и дают возможность почувствовать все острые углы , привести в порядок антенну и много чего еще.

[Брат Меркурий]

У 561 серии заявлена гарантийная работа на 5 МГц.
Да,начинаю с собачьей будки,то есть с БП.Гигантизмом не страдаю,- уровень ГУ81 и тем более ГУ5Б не интересен в принципе.
Благодарю за консультацию.

Пряник,-письма не отправляются,наверное нужно почистить почтовый ящик.

Сообщение отредактировал Глеб - 26.12.2020, 17:44

[Брат Меркурий]

Наконец приехал корпус (IMG:style_emoticons/default/rolleyes.gif) будущего БП,туда влезет все! (IMG:style_emoticons/default/cool.gif)
(IMG:https://i.ibb.co/Sf3yx6N/image.jpg)
(IMG:https://i.ibb.co/8mhzx19/image.jpg)
(IMG:https://i.ibb.co/kMSZy6C/image.jpg)
(IMG:https://i.ibb.co/dkvSBP5/image.jpg)

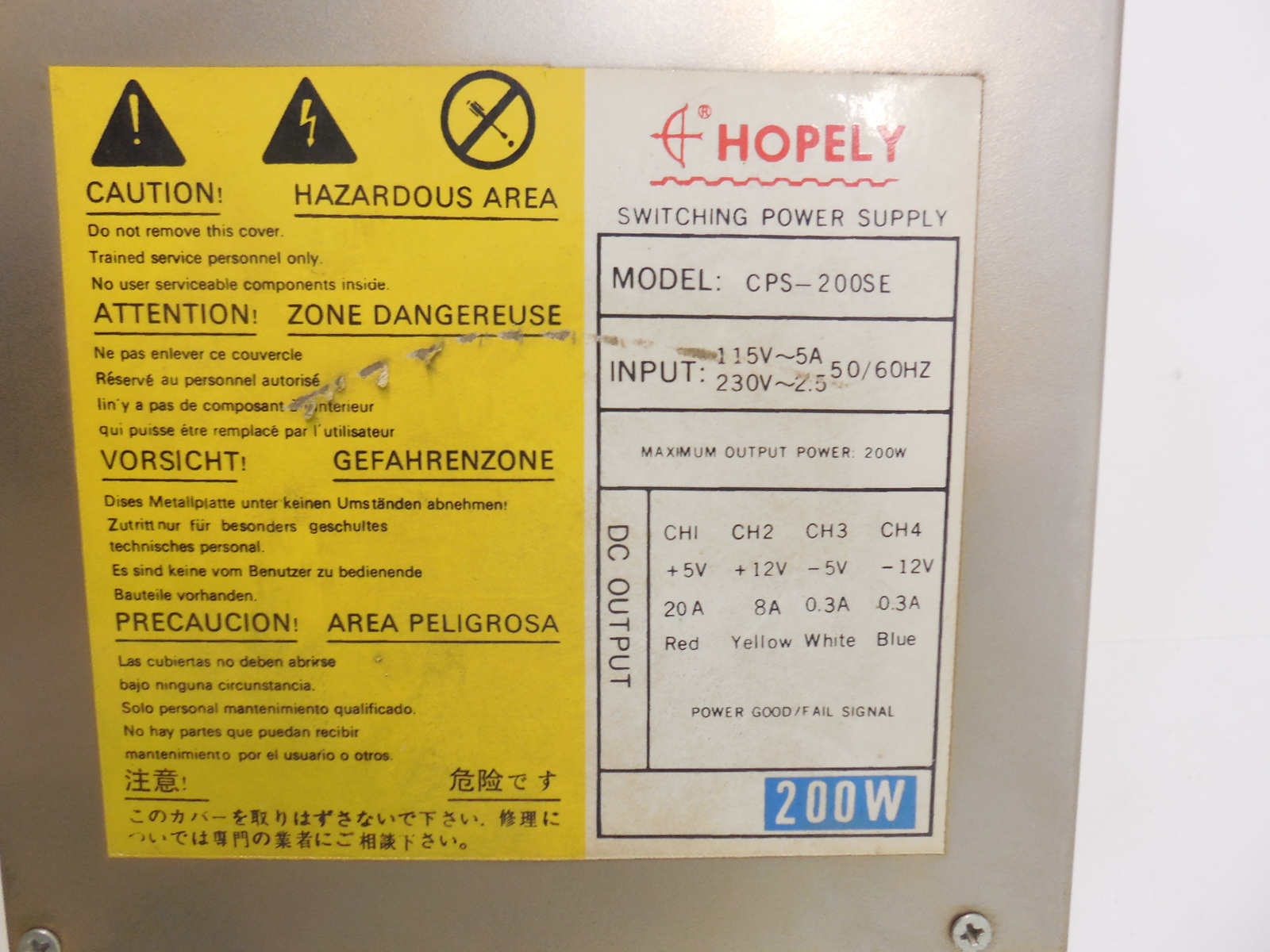

Новье,муха не сидела (IMG:style_emoticons/default/smile.gif) .Правда пованивает сырым складом,и кое где пятна ржавчины из под краски вылезли.Зато в комплекте есть БП ,типа такого.
Естественно сразу устроил ему инспекцию,хоть он был и на пломбах.Конечно китайцы сэкономили на двух керамических Y-конденсаторах в помехоподавляющем фильтре .Ну если такое было на фирменном серверном дорогущем Дельта Электроникс,то нонеймовым производителям сам Будда велел (IMG:style_emoticons/default/biggrin.gif) .Поставил из БП почившего спутникового тюнера.На удивление,корпус БП из полированной нержавейки!Видать лепили из того что было.
Поскольку корпус и БП раритетного формата АТ,присутствует кнопка сетевого питания,которая физически разрывает цепь.Осмотр показал,что она рассчитана на нагрузку в 8А.Даже если поделить на два,-по идее должно хватить на все,что будет включаться в сеть 220В.
На лицевой панели есть несколько светодиодных индикаторов и кнопок,особенно понравилась пара под обозначением "TURBO",-можно задействовать для переключения режима Настройка/Работа (IMG:style_emoticons/default/biggrin.gif) .Остальные тоже пригодятся,за исключением пожалуй индикатора тактовой частоты.
В заднюю панель врезал пару держателей для сетевых предохранителей,нужно еще поставить предохранители на выходные напряжения и наверное добавить еще один вентилятор на вытяжку.
Сегодня целый день убил на изготовление корпуса под сетевой фильтр
(IMG:https://i.ibb.co/nRxkK7C/image.jpg)
Получилось вроде сносно,на перфорацию решил забить и не зашивать все наглухо.Думаю что через отверстия помехи сильно фонить не будут.

[Alex 11]

Вот интересно, из каких дальних ебеней этот артефакт достали? А так то да, туда влезет все.

[Брат Меркурий]

Купил на интернет-барахолке,с доставкой ТК.Можно было конечно купить корпус миниАТХ с подобным способом открытия,но запал на этот,тем более что с БП уже.
Железо на корпусе миллиметровое,верхняя крышка открывается удобно,-нажал две кнопки и готово.Подумываю предохранители на выходные напряжения внутри поставить,все равно доступ к ним будет за пару секунд,даже откручивать ничего не надо.Блин,-надо было и сетевые внутрь воткнуть,только сейчас догнал это.А то все по привычке в заднюю стенку врезаю.

[шлямбур]

..по херу , куда врезать шнуры!! (IMG:style_emoticons/default/laugh.gif)
..лишь бы РОБЫЛО!!! (IMG:style_emoticons/default/laugh.gif) ..это Вам шлямбур сказал!! (IMG:style_emoticons/default/laugh.gif)

[Alex 11]

У меня есть пара- тройка подобных корпусов того времени, жестью это никак не назовешь и весят соответственно. В одном из таких корпусов собран передатчик с АЭМ на двух полтинниках, корпус был от фирменного Dell, формат правда уже ATX, но железяка та еще. У блоков питания тех лет корпуса тоже не из фольги как правило.

[Тайфун]

Наконец приехал корпус (IMG:style_emoticons/default/rolleyes.gif) будущего БП,туда влезет все! (IMG:style_emoticons/default/cool.gif)

Не жирно для одного БП? (IMG:style_emoticons/default/blink.gif) Туда и передатчик и приемник влезет и еще место под согласуйку будет.

[Брат Меркурий]

Нормально,лучше все охлаждаться будет.
К тому же у меня категорически не получается компактный монтаж,есть такой недостаток (IMG:style_emoticons/default/sad.gif) .
По вариантам включения драйвера что скажешь?

[Тайфун]

Ну так Пряник уже ответил, второй вариант. У меня 561ТМ2 при 12 вольтах спокойно делит 6.4 МГц. Посмотрел даташиты на 4451 и ТМ2. Резистор на входе драйвера наверное есть смысл увеличить до 82...100 кОм, чтоб триггеру было не напряжно. Входное сопротивление 4451 позволяет. Попробовать без Мосфета включить один драйвер, подать питание и притянуть резистором вход к + Е. На выходе д.б. практически ноль. Потом подключить еще один резистор с общего провода ко входу 1 кОм. На выходе должен появиться потециал +Е. Если это выполняется, то все ОК.

[Брат Меркурий]

Решил не играть с судьбой в азартные игры,-собрал на коленке из того что было стенд, и поставил на пару суток на формовку(тренировку) электролиты для БП.А то дюже они любят после длительного бездействия бабахать,а меня такой вариант категорически не устраивает.Пусть постоят,помучаются,-и емкость подрастет,и ЕСР улучшится (IMG:style_emoticons/default/rolleyes.gif) ,да и мне спокойней будет (IMG:style_emoticons/default/cool.gif) .

[Брат Меркурий]

Уже почти сутки стоят на тренировке конденсаторы,а напруга на них поднялась только до 29 В (IMG:style_emoticons/default/huh.gif) из 39 В в теории (IMG:style_emoticons/default/unsure.gif) .В размышлениях,-добавить переменки для достижения теоретических 50 В(потолок для конденсаторов),или пусть еще попарятся (IMG:style_emoticons/default/blink.gif) ?

[Володя]

Говоря честно, о тренировке конденсаторов (электролитических) никогда и не слышал. Рассуждать на эту тему не могу. А какой БП в источнике? (Импульсный или трансформаторный 50Гц?)

[Alex 11]

По тренировке (правильно говорить формовке) скажу так, она обязательна, если конденсаторы или устройство в котором они установлены долго не использовались. Если конденсаторы новые, она желательна. Ну думаю это понятно что речь идет не о конденсаторах 47мкф 16в.
Из собственного опыта, притащили отремонтить бобинный Юпитер, уже не помню что у него не колосилось, но крышки были сняты, скелет установлен на стол, включен в сеть и я, как сорока в мерзлый х... косточка стал в него заглядывать. Чую что то греется, не пойму что. В итоге рванул лит К50-6 и своим корпусом так приложил мне в подбородок в купе с бадабумом, чуть не обоссался. Синяк на подбородке был со спичечный коробок.
