[Г0ризонт]

Понадобилось сделать из меандра, пилу. Нужная мне форма получается, при конденсаторе интегрирующей цепочки 100 пф + щуп, около 100пф . Когда ставлю конденсатор 200пф , и измеряю щупом 1:10 , уже чехарда а не пила. Как быть? Наверно тоже надо делать активный щуп. Или в слепую, поставить 200 пик и нагрузку, как осциллограф в режиме 1:1 ???

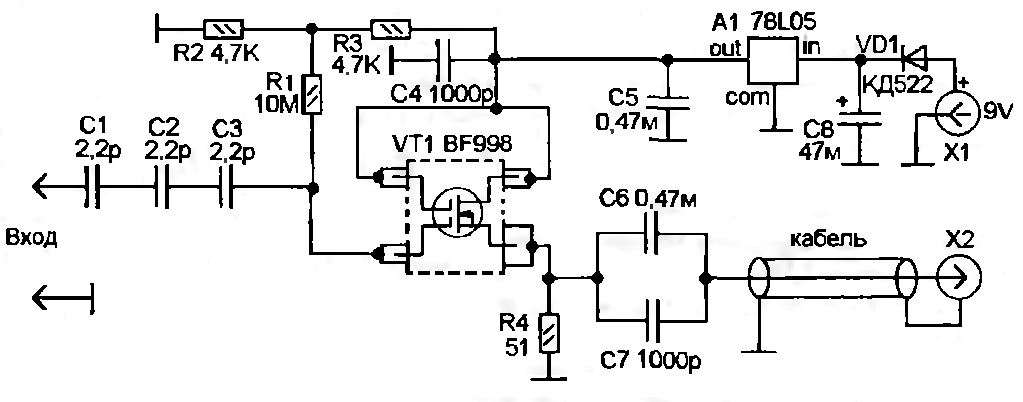

Вот такую думаю использовать, максимально компактно. Встроить бы её в щуп имеющийся, подгоревший, но походу не разбирается, или не догоняю как разбирается. Щупы 6100.
(IMG:https://i.postimg.cc/NMNwS1Ym/5b8f7ec83f6f7-gif-ff63de1c995136dc1a2a0ab771f224ff.gif)

[Володя]

Щупы Р6100 не разборные.
А многие собиравшие эту схему не очень о ней отзывались. Хотел найти где я читал, но с наскока не нашёл. Может в течение дня попадётся - напишу.

[Г0ризонт]

Да можно не искать, если помнишь примерно, скажи на словах, чем плоха.

[Володя]

Хоть убей - не смог вспомнить.
Ну да хрен с ним, если транзистор есть в наличии - собери и проверь, может тебя всё устроит...

[Г0ризонт]

Да есть. Взял пяток китайских. Заодно посмотрим на качество. Т. К например bf245 например были ароде рабочие, вроде ролевики , но с сильно высоким пороговым напряжением затвора и большим разбросом этого параметра.

[Володя]

Затравил ты меня тем щупом, решил закалампуцать. Нашел колено от антенны внешним диаметром 9мм, внутренним чуть больше восьми, слепил плату, осталось наконечники токарнуть.
У тебя с каким сопротивлением режим получился? У меня 150 ом.

(IMG:https://i.ibb.co/M2w70k2/IMG-20230117-131513-1.jpg)

Приехали стабилизаторы.
Вместо диода поставил нулевик.
На выходе получилось 8.88 вольт. Выставил половину (4.44В) и резистор при этом получился так же - 150 Ом. (IMG:style_emoticons/default/rolleyes.gif)

Даже удивительно. Почему в схеме Беленецкого тогда 100 Ом указано?

[Alex 11]

Потому, что транзисторы из разных китайских партий, могут быть разными, несмотря на однопартийность самого Китая (IMG:style_emoticons/default/laugh.gif)

[Володя]

Хочешь сказать, что у нас с тобой из одной партии попались? (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)

[Alex 11]

Да, коммунистической. (IMG:style_emoticons/default/laugh.gif) Если серьезно, совпало скорее всего, еще вариант, например у Беленецкого валялся в тумбочке оригинал.

[Володя]

Всякое может быть...

[Володя]

(IMG:https://i.ibb.co/M2w70k2/IMG-20230117-131513-1.jpg)

Саш, а что за индуктивность использовал в этом щупе?
Мелкая картинка нифига не вижу...

[Alex 11]

Вот такого типа дроссель.
(IMG:https://imgbb.su/images/2023/04/17/ ef5d10fa_bb8f_11e6_99ea_000c2915f72c_0d17394a_c2d0_11e6_bd9b_000c2915f72c9112622
eda2247c1.jpg)

[Володя]

Саш, изображения чего-то ниалё ((

[Alex 11]

Хостинг видимо глючит, перезалью.
(IMG:https://imgbb.su/images/2023/04/17/DROSSEL8cf871721b5dd168.gif)

[Володя]

И как их звать? Какая индуктивность/максимальный ток?

[Володя]

Что-то типа этого?

https://aliexpress.ru/item/1005003190814112.html

[Г0ризонт]

Такие можно Смотри, что есть на AliExpress! 50 шт. 0805 smd стековый индуктор 47nh 100nh 1uh 2.2uh 4.7uh 10uh 22uh 100uh 10% за 64,80 ₽ - уже со скидкой -21%
https://sl.aliexpress.ru/p?key=vbwFwAi

[Володя]

Вот такие заказал (0630 на 33uH):

https://aliexpress.ru/item/1005004255137439.html

Думаю по току миллиампер 200-300 должны держать.

[Alex 11]

Это большие. Те что я показывал, корпус пластик. длина 3.5, ширина 2.5, высота 2мм. Феррит там где то во внутрях.
