 21.2.2011, 7:12
Сообщение
#161
|
|
Участник  Группа: Продвинутый Сообщений: 491 Регистрация: 5.2.2010 Из: Поволжье Пользователь №: 2 203  |
нужна информация по УМу "УМЩ" больше никаких опознавательных надписей не обнаружил... если кто данный девайс признает скажите как он величается а то ни схемы ни описания нарыть не могу.. на выходе 2т809а стоят...
что то картинки не вставляются дам просто ссылки <noindex></noindex> <noindex></noindex> <noindex></noindex> И пока не ушел вот еще одна хреновина вроде Си-Бишка японец если судить по шильдику, COMMANDO 8080DX может кто на следы схемы наведет? или на хотя бы англоязычный мануал, а то с техническими иероглифами я вообще не дружу.... |
   |

|
| Smirnov |
21.2.2011, 12:32
Сообщение
#162
|
|
Участник Группа: Пользователи Сообщений: 152 Регистрация: 30.6.2010 Пользователь №: 2 482 |
Для информации по кварцам взято с CQHAM
|
|
|
|
| Апрель |
26.2.2011, 17:30
Сообщение
#163
|
|
Участник Группа: Продвинутый Сообщений: 491 Регистрация: 5.2.2010 Из: Поволжье Пользователь №: 2 203 |
Хлопцы, тупанул.. конечно же 908А транзюки!
|
|
|
|
| -=AGRESSOR=- |
8.3.2011, 21:02
Сообщение
#164
|
|
Новичок Группа: Пользователи Сообщений: 24 Регистрация: 12.11.2010 Из: Крым - Севастополь Пользователь №: 2 691 |
Цитата(kastyum_42 @ 19.9.2009, 3:34)  Привет Всем! Попался мне блок. Откуда он? Где он применялся? С уважением Виктор. Усилитель мощности на 164Мгц от авиационной радиостанции "Пальма" В некоторых блоках вместо 6п23п устанавливались ГУ-15 |
|
|
|
| -=AGRESSOR=- |
9.3.2011, 12:44
Сообщение
#165
|
|
Новичок Группа: Пользователи Сообщений: 24 Регистрация: 12.11.2010 Из: Крым - Севастополь Пользователь №: 2 691 |
Ой, ребят, сбрехал( Не ГУ-15 а ГУ-17!
Такие же, пальчиковые! |
|
|
|
| Светофор |
15.3.2011, 22:00
Сообщение
#166
|
|
Активный участник Группа: Продвинутый Сообщений: 752 Регистрация: 28.3.2010 Из: Днепропетровская обл. Пользователь №: 2 318 |
Кто знает подойдут ли резисторы такого типа для изготовления мощного эквивалента(200Вт)?Я имею ввиду,что там внутри,не катушечного ли типа они?
 |
|
|
|
| Kip2077 |
16.3.2011, 7:02
Сообщение
#167
|
|
Активный участник Группа: Продвинутый Сообщений: 1 259 Регистрация: 10.10.2008 Пользователь №: 1 357 |
Как раз внутри спираль из материала с высоким удельным сопротивлением.
|
|
|
|
| Глеб |
16.3.2011, 7:08
Сообщение
#168
|
|
в поиске... Группа: Администраторы Сообщений: 4 672 Регистрация: 8.5.2008 Из: России аднака Пользователь №: 1 230 |
Воистину, они имеют индуктивность. Если серьёзно заниматься, то лучше приобрести такой
 А для рывка сгодиться и такой  |
|
|
|
| пряник |
16.3.2011, 8:13
Сообщение
#169
|
|
Активный участник Группа: Продвинутый Сообщений: 2 376 Регистрация: 23.9.2009 Из: Днепропетровская обл Пользователь №: 1 958 |
Береш МЛТ-2 , например 1ком надо 20 шт,
например вот : или вот : при помощи ума или калькулятора вычисляеш нужное количество, затем паяеш их паралельно , и пользуеш. Потребуется еще разьем 50 ом, кусок стеклотекстолита, можно предусмотреть установку компового вентилятора и измерительной головки, сразу будет видно подводимая к эквиваленту мощность. А главное - это совершенно подойдет для твоих задач. Конечно лучше те которые показал Глеб. У меня тот который ниже, на базаре я купил ему резистор 50ом (там стоял 75ом) и поменял разьем, просверлил отвестие и вкрутил проходной конденсатор , внутрь поставил диодный выпрямитель (6 последовательно диодов кд522) , снаружи зерез дополнительный резистор головка 100мка , и видно сразу мощность. в приложении пример как сделать , дело 30минут. Над резисторами можно поставить куллер, но и без наго 100-200вт можно подавать. Эскизы прикрепленных изображений
|
|
|
|
| Светофор |
16.3.2011, 16:09
Сообщение
#170
|
|
Активный участник Группа: Продвинутый Сообщений: 752 Регистрация: 28.3.2010 Из: Днепропетровская обл. Пользователь №: 2 318 |
Всех благодарю за ответы.
Я сейчас использую в качестве эквивалента 20шт. резисторов 2-ух ваттных номиналом 1кОм соединенных параллельно.Дольше 15секунд на них работать не получается,начинают сильно дыметь и отпаиваться,уже сильно черные,но пока 50 Ом прибор показывает.Вот поэтому вопрос и задал по тому типу резисторов,т.к. среди них имеются экземпляры большой мощности. Готовых эквивалентов от р/ст в продаже пока не встречал. Остается что-то мастерить на обычных резисторах с кулером. |
|
|
|
| пряник |
16.3.2011, 17:31
Сообщение
#171
|
|
Активный участник Группа: Продвинутый Сообщений: 2 376 Регистрация: 23.9.2009 Из: Днепропетровская обл Пользователь №: 1 958 |
Я например купил резистор 50 ом на р.рынке, отдал 45грн, мощность около 200вт (так говорят), внешне это палка диаметром 20мм длинной 300мм примерно, купи такой или похожий .
Или сделай из МЛТ2 , так штук 40-50 . Можно так как на картинке, для частоты 3мгц не имеет значения . Эскизы прикрепленных изображений
|
|
|
|
| Утюг |
16.3.2011, 17:44
Сообщение
#172
|
|
Хочу на луну Группа: Продвинутый Сообщений: 1 151 Регистрация: 18.4.2009 Из: Самара Пользователь №: 1 723 |
Цитата(Светофор @ 16.3.2011, 19:09) на них работать не получается,начинают сильно дыметь и отпаиваться в автомагазинах продают дистиллированную воду, налить в банку и опустить туда ваши 20 резисторов как временное решение. |
 |
|
| sasha |
25.11.2011, 5:39
Сообщение
#173
|
|
Активный участник Группа: Продвинутый Сообщений: 1 650 Регистрация: 24.5.2010 Из: ПФО Пользователь №: 2 427 |
Есть две штуки.
В детстве встречал в военной аппаратуре, но не могу вспомнить... Подозреваю, что это кварц. Какие будут мнения? Эскизы прикрепленных изображений
|
|
|
|
| sasha |
25.11.2011, 6:00
Сообщение
#174
|
|
Активный участник Группа: Продвинутый Сообщений: 1 650 Регистрация: 24.5.2010 Из: ПФО Пользователь №: 2 427 |
Резонатор, хотел сказать. (IMG:style_emoticons/default/smile.gif)
кварцевый или пьезо Светлая пластина в середине - похоже на алюминий |
|
|
|
| sasha |
28.11.2011, 6:02
Сообщение
#175
|
|
Активный участник Группа: Продвинутый Сообщений: 1 650 Регистрация: 24.5.2010 Из: ПФО Пользователь №: 2 427 |
Выяснил. Кварц от КФ 128 кГц приёмника "Молибден"
|
|
|
|
| alleat |
13.12.2011, 16:20
Сообщение
#176
|
|
Новичок Группа: Пользователи Сообщений: 10 Регистрация: 11.12.2011 Пользователь №: 3 334 |
Что это за лампа?
Эскизы прикрепленных изображений
|
|
|
|
| 6П6С |
13.12.2011, 19:40
Сообщение
#177
|
|
Новичок Группа: Пользователи Сообщений: 6 Регистрация: 11.12.2011 Пользователь №: 3 336 |
|
|
|
|
| shtoormovik |
13.12.2011, 19:47
Сообщение
#178
|
|
Чёрный ВЛАСТЕЛИН Группа: Продвинутый Сообщений: 1 919 Регистрация: 9.6.2011 Из: Мачу-Пикчу Пользователь №: 3 073 |
Это не 6п3с. Анод спецефичный! Или я спать уже хочу..
|
|
|
|
| Rembrant |
13.12.2011, 19:56
Сообщение
#179
|
|
Активный участник Группа: Продвинутый Сообщений: 1 627 Регистрация: 5.7.2008 Из: Днепропетровск Пользователь №: 1 269 |

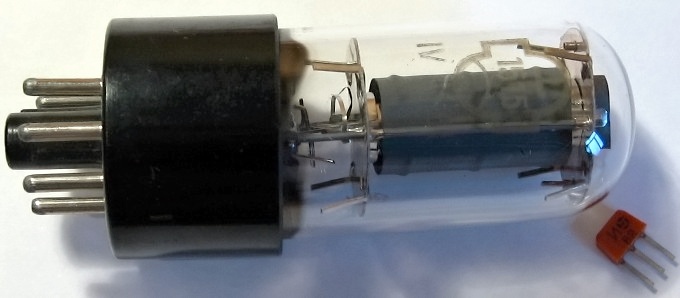

Цитата(shtoormovik @ 13.12.2011, 23:47) Это не 6п3с. Анод спецефичный! Или я спать уже хочу.. Это 6П6С -номерная 1515,-делалась под военный заказ. |
|
|
|
| Rembrant |
13.12.2011, 20:38
Сообщение
#180
|
|
Активный участник Группа: Продвинутый Сообщений: 1 627 Регистрация: 5.7.2008 Из: Днепропетровск Пользователь №: 1 269 |
Цитата(alleat @ 13.12.2011, 18:20) Что это за лампа? Обычный газонаполненный разрядник. Применялся на телефонных станциях. |
|
|
|
|
