Попадался ли кому-нибудь такой вариометр? Где такой стоял? Больше интересует, из какого феррита регулирующие стержни

[шарманщик]

СУ от Ангары 1.

[Владимир]

СУ от Ангары 1.
Добавлю... И от СУ "Алмаз"/"Алмаз-М" тоже.
Во всяком случае, обе р/ст не перекрывают частоту выше 8 МГц. А "Алмаз" вообще до 6 МГц. И мощность РЕР в районе 12 Вт у "Ангары-1".

[Г0ризонт]

Значит можно qrp СУ сочинить. В решён когда то ставил его. Сильно остро получилось.

[Altes]

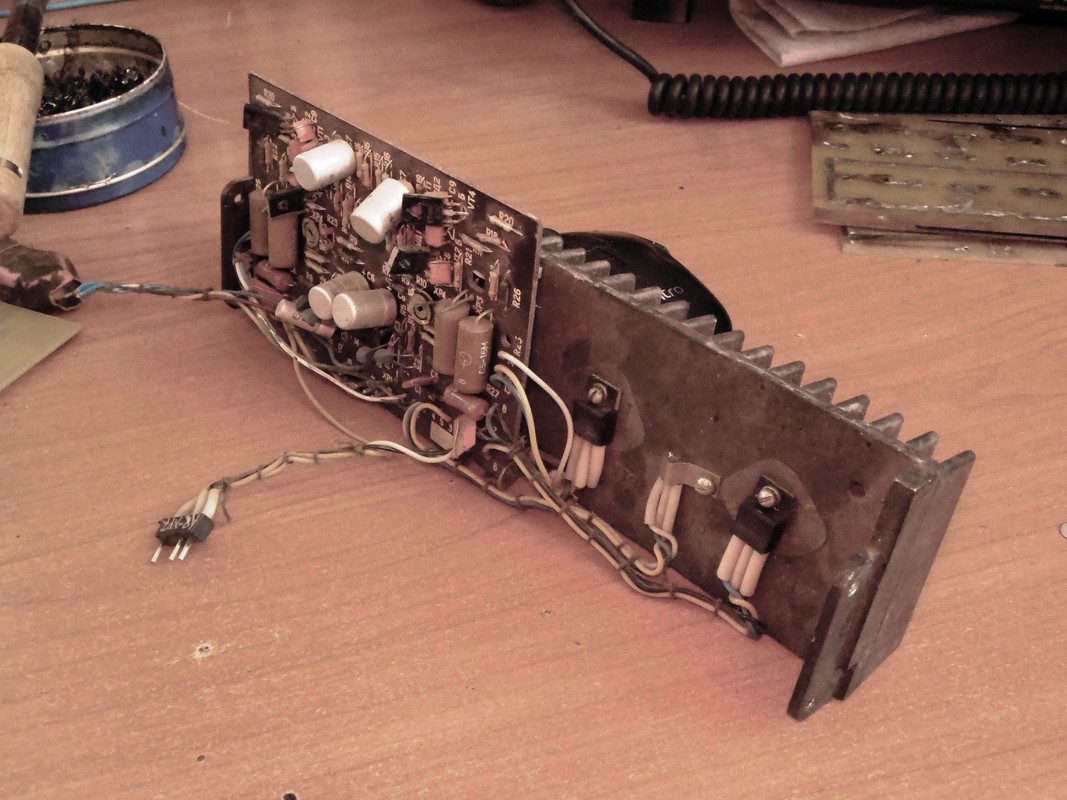

Help плиз, откуда этот УНЧ? Может кому то попадался на глаза внутри аппарата.

(IMG:https://i.postimg.cc/4dBsPW2q/image.jpg)

Хочу на комп колонки прикрутить...

[Брат Меркурий]

В подобном дизайне видел на бабинниках первой и высшей группы сложности.По моделям точно уже не подскажу,но что-то вспоминается Илеть-110.

[Alex 11]

Да и во второй группе подобное было, типа Юпитеров итд.
А какая разница с чего, прикрутить к колонкам и всех делов...

[Altes]

А какая разница с чего...

Схема нужна. 12 оборванных концов. Это ж не с ГУ-81м разбираться... Не понятно, чем питать, вроде как двух полярное питание. Как выход зацепить.
Для меня транзисторы - как высшая математика в третьем классе.

[Alex 11]

Питание двухполярное по любому, в пределах 25-35в. Можно взять почти любую схему тех лет, все будет примерно одинаково, разобраться можно.
Например
(IMG:https://a.radikal.ru/a37/1909/00/2e60060d8848.jpg)

Амфитон У101.

[шлямбур]

..Владимир , привет !!...вот тебе схема!!...минимум деталей!!..хоть моно , хоть стерео!!
http://tokes.ru/diy/prostoj-unch-na-tda2005-svoimi-rukami

[Alex 11]

Вот че за люди, человек спросил из чего ему сделать увеселитель? Нихрена, человек спросил как использовать готовую железяку. Вова, покажешь эту хрень, когда появится вопрос "как на TDA изваять унч".
По делу подскажи, плату например опознай...

[Altes]

Методом от ...не может быть, что бы Гугл не знал... нашел вот такую картинку. Дальше дело техники. Оказалось, что много лет в хламе валялся УНЧ от Комета-225С. Или от НОТА-225С.
Пора паяльник прогревать...
Все равно всем спасибо!

[шлямбур]

..если запустишь - дай знать , как робить УНЧ !!... (IMG:style_emoticons/default/smile.gif)

[Композитор]

да. как раньше было все непросто. и питание двухполярное и аж 12 проводов торчит с платы.
а теперь припаять к микросхеме 4 конденсатора , +- и поехали
а что тут времени прошло... 20 лет каких-то

[Г0ризонт]

Может кто сталкивался , это активная антенна gsm . Интересуют детали с маркировкой Q1,Q3. На корпусе сверху 22659, нижеJ7M3. Транзисторы? (IMG:https://c.radikal.ru/c06/2105/1f/a56479168880.jpg)

[Alex 11]

А отпаять и тестером потыкать? Вариантов два, транзисторные сборки и усилитель свч. Больше на сборку похоже, обозначение Q...

[Г0ризонт]

Можно и потыкать. Если транзисторы , почему то не видать цепей смещения . Ну да ладно , попробуем .
Еще вариант заменить входные конденсаторы, может и досселя , и тыкнуть к сдр свистку , посмотреть чего усилит.
Просто очень дофига таких антенн имеется ...

[Alex 11]

Дык сам Бог велел. А цепи смещения могут быть прямо на борту. Еще вариант, подкинуть эту музыку к АЧХометру и глянуть на события.

[Г0ризонт]

Кто такие ?
(IMG:https://i.ibb.co/31Mx3Qt/20220411-233241.jpg)
