Alex 11 |
![]()
Сообщение
#321
|
Активный участник ![]() ![]() ![]() Группа: Администраторы Сообщений: 3 490 Регистрация: 24.3.2011 Из: Красный Луч, РФ Пользователь №: 2 979 ![]() |
LF-1700 эт конечно хорошо, но фен хде? У самого поганого лукея он есть. Мне например нужен часто.
|
Слесарь |
![]()
Сообщение
#322
|
Активный участник ![]() ![]() ![]() Группа: Пользователи Сообщений: 388 Регистрация: 4.1.2018 Пользователь №: 22 880 ![]() |
Купить отдельно фен. лукей 2 в 1. Ацтой полный, он температуру не держит и паять SMD им одно мучение...
|
Alex 11 |
![]()
Сообщение
#323
|
Активный участник ![]() ![]() ![]() Группа: Администраторы Сообщений: 3 490 Регистрация: 24.3.2011 Из: Красный Луч, РФ Пользователь №: 2 979 ![]() |
|
Композитор |
![]()
Сообщение
#324
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
Рассматривая схемы интересный вопрос закрался :
на кой ляд нужен резистор с затвора полевика на землю, если затвор и так сидит на земле по постоянному току, через катушку входного контура? логичнее так или так для чего резистор или почему нет конденсатора? (ссылки красиво не получились) |
шлямбур |
![]()
Сообщение
#325
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 236 Регистрация: 2.12.2012 Из: УРАЛлаг Пользователь №: 3 808 ![]() |

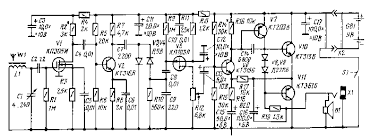

..если честно - то вот схема!!..резистор служит для утечки затвора. нужен обязательно переходной кондер (47-150 пф)...если же подключить без переходного кондера - то резистор будет шунтировать контур(расширится полоса пропускания контура) - а это ухудчит добротность контура!!
правильно будет так!!! |
Композитор |
![]()
Сообщение
#326
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
так я о том же. я понимаю что так правильнее всего.
но вон выше смотри "имула". заводское изделие. и еще много разных приемников на ха10.разных заводов - у всех так же. все ошиблись? |
шлямбур |
![]()
Сообщение
#327
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 236 Регистрация: 2.12.2012 Из: УРАЛлаг Пользователь №: 3 808 ![]() |
..да !!!..заводской ляп !!...лишь бы ловыло- по такому принцыпу делали приемники в СССР !!..если взять приемник 4 класса и немного помудрить - то получим приемник не хуже 2 класса !!..в свое время я приемник ,,Альпинист -417 " довел до чуствительности 200 мкв/м !!...и избирательности 46 дб !!...
...общем ,,океан-209"" и ,,Альпинист "" - ловили одинаково!!... ..ПЫ.СЫ... тот ..Альпинист " и сейчас в кладовке валяется!!..могу достать и показать !!..между прочим - там средние волны переведены на 3 мгц !...слушай хоть сейчас !! |
Утюг |
![]()
Сообщение
#328
|
Хочу на луну ![]() ![]() ![]() Группа: Продвинутый Сообщений: 1 144 Регистрация: 18.4.2009 Из: Самара Пользователь №: 1 723 ![]() |
|
Володя |
![]() ![]()
Сообщение
#329
|
Life is Good... ![]() ![]() ![]() Группа: Главные администраторы Сообщений: 4 791 Регистрация: 16.7.2008 Из: Рашин Федерашин Пользователь №: 1 276 ![]() |
Миш, картинки из кэша гугла (что самая первая) не открывается у меня. Но предполагая что там - солидарен с Утюг-ом. Если добротность контура достаточно велика, то ее прямое включение (не важно какое активное сопротивление она встрерит) никак на контур не повлияет (почти). По уму, конечно же лучше разнести, но полевики тем и ценятся - у них большое входное сопротивление. А какого номинала в той (первой) схеме резистор? Думаю его номинал легко может быть от 1 до 2 МегаОм и это никак не скажется на работе схемы.
|
Композитор |
![]()
Сообщение
#330
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
понятно, что резистор не влияет на катушку.
непонятно для чего он нужен? задавать смещение на затвор? так затвор через катушку на массе сидит. Володя, 470 к, 360 к, 1М (где как) - не суть. Суть что затвор на массе сидит по постоянке один хер хоть с резистором хоть без. |
Alex 11 |
![]()
Сообщение
#331
|
Активный участник ![]() ![]() ![]() Группа: Администраторы Сообщений: 3 490 Регистрация: 24.3.2011 Из: Красный Луч, РФ Пользователь №: 2 979 ![]() |
,,Альпинист -417 " довел до чуствительности 200 мкв/м !!...и избирательности 46 дб !!... Опиши пожалуйста условия измерения и комплект приборов озарившие наш форум этими бесспорными результатами. (IMG:style_emoticons/default/laugh.gif) Выражаю крайнюю уверенность, что Славянка здесь не при чем. (IMG:style_emoticons/default/laugh.gif) |
Композитор |
![]()
Сообщение
#332
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
Провел эксперимент.
Действительно. Если разделительного конденсатора нет, то наличие или отсутствие резистора ни на что не влияет . Выходит инженеры - лопухи. Совали в каждый приемник ненужный резистор. Или забыли поставить конденсатор. |
Alex 11 |
![]()
Сообщение
#333
|
Активный участник ![]() ![]() ![]() Группа: Администраторы Сообщений: 3 490 Регистрация: 24.3.2011 Из: Красный Луч, РФ Пользователь №: 2 979 ![]() |
Ну да, а мы тут собрались самые умные и так и порешили... (IMG:style_emoticons/default/laugh.gif)
|
Композитор |
![]()
Сообщение
#334
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
ладно, предложите альтернативную версию
Шлямбур, микровольты сделать легко. а вот 46 дб хоть по соседнему хоть по зеркальному не вмещаются на плате альпиниста . мудри - не мудри .там фильтры нужны. |
шлямбур |
![]()
Сообщение
#335
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 236 Регистрация: 2.12.2012 Из: УРАЛлаг Пользователь №: 3 808 ![]() |
|
Altes |
![]()
Сообщение
#336
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 2 075 Регистрация: 30.12.2007 Из: Вот здесь и живу... много лет. Пользователь №: 637 ![]() |
|
Композитор |
![]()
Сообщение
#337
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
для этого как раз и нужен разделительный конденсатор. который забыли (или забИли) (IMG:style_emoticons/default/laugh.gif)
|
Утюг |
![]()
Сообщение
#338
|
Хочу на луну ![]() ![]() ![]() Группа: Продвинутый Сообщений: 1 144 Регистрация: 18.4.2009 Из: Самара Пользователь №: 1 723 ![]() |
возможно там цепь размыкается по постоянке во время переключения диапазонов, для этого нужен резистор, чтоб не хлопало сильно
|
Композитор |
![]()
Сообщение
#339
|
Активный участник ![]() ![]() ![]() Группа: Продвинутый Сообщений: 5 305 Регистрация: 5.11.2008 Пользователь №: 1 401 ![]() |
ну разве что так.
|
Alex 11 |
![]()
Сообщение
#340
|
Активный участник ![]() ![]() ![]() Группа: Администраторы Сообщений: 3 490 Регистрация: 24.3.2011 Из: Красный Луч, РФ Пользователь №: 2 979 ![]() |
Вот видишь...
|
![]() ![]() |
