Усилитель на 2х ГУ 5Б Опции Рейтинг

[A_B]

Для Ларри.

Имел связь с Владикавказом "Балтика" (или "71" на 10,460кгц) Владимиром. У него УМ "Вяз" на двух ГУ-5Б. Так что один реальный консультант есть. В основном работает на 6660кгц, ищи его там.
Успехов.

[sasha]

слышал его работу, вроде даже QSO проводили...
видимо, основная моща там летит в побочные!
проходил у меня не сильно громче большинства.

[Elessar]

A у ВЯЗа много побочных, это надо учитывать при его эксплуатации и соответственно переделывать предварительные каскады, менять режимы и пр.

Он для других целей был конципирован, никто на нем в SSB рабоатать не собирался.

[sasha]

да, у ГУ-5 АСХ не поиграешь, как у пентодов...

[Elessar]

Да там даже не ГУ-5Б проблему составляют, они то с общей сеткой включены, в принципе довольно линеарный каскад. А я слышал, что достаточно предварительные - драйвер переделать, те что на ГУ-50 и ГУ-80. И уже заметно меньше проблем.

[sasha]

ОС - тяжелая на раскачку, а чем больше моща раскачки - тем хуже линейность...
ИМХО

[Elessar]

Саша, согласен в какой-то мере. Но практика показывает, что можно работать ВЯЗом, и приличный сигнал получается, и 8кВт он дает, и все путем. Надо только ручки приложить, где надо.

[A_B]

У "Балтики" с его слов на аноде 5,0 килов при токе в 2,0 ампера, а на антенне птицы подгорают (между лапами какие-то сантиметры, а разность ВЧ-потенциала ХОРОШАЯ). (IMG:style_emoticons/default/tongue.gif) (IMG:style_emoticons/default/ohmy.gif)

[Дубликат]

На ВЯЗАх еще куча законников работают, не все успели на металлолом сдать. Там гланая "проблема" была ВКС переделать.
В СССР ВЯЗы практически станадрт был для областных коллективок. Школьный стандарт был Р-641

[Larry]

Да, Larry, правильный подход !
Чистота - залог успеха.

Иначе пробъет по грязи и хана усилителю. Последовательное питание не забывайте сдеалть. Все остальное от лукавого.

Если коаксиальные ВЧ-Разъемы на 50 Ом нужны - обращайтесь. Есть запасной комплект 50омных 13/30 разъемов. Номинальнай мощность - не менее 20кВт, вес соединителя - 4кГ. Можем договорится.

Успехов !! И всего наилучшего. На правильном пути идете.

Щас пока тепло, меняю кабели на 7\8 дюйма, мож они туда подойдут? Можно ли фото этих чудес?

[Elessar]

Щас пока тепло, меняю кабели на 7\8 дюйма, мож они туда подойдут? Можно ли фото этих чудес?

7/8 - это Cellflex с твердой центральной жилой ?
Можно, наверное, впихать, но надо очень постараться. Серийно они для этого не преднозначены, т.е. имеющаяся у меня модификация не предназначена. Фото на соседней ветке про компоненты !

73!

[Larry]

7/8 - это Cellflex с твердой центральной жилой ?
Можно, наверное, впихать, но надо очень постараться. Серийно они для этого не преднозначены, т.е. имеющаяся у меня модификация не предназначена. Фото на соседней ветке про компоненты !

73!

Да, именно он! Понятно, что кабель 9мм не выдержит! Пришлось изрядно побегать по сотовикам, что бы найти нужный кусок. До мачт около100 м
Да, посмотрел , да - не подойдет! Уже купил "родные".

[Elessar]

Любопытно, а шо за родные, 7/16 что-ли ? Или тоже дюймовые с фланцами на болтах ?! Если 7/16, то интересно, почем они у вас ? У сотовиков почти только 7/16 используется. Учтите однако, что этот разъем только до 7кВт по нормативу тянет, да и то только разьемы хороших производителей 7кВт держат. А 2 х ГУ-5Б 8 дать могут, имхо.

[Larry]

Любопытно, а шо за родные, 7/16 что-ли ? Или тоже дюймовые с фланцами на болтах ?! Если 7/16, то интересно, почем они у вас ? У сотовиков почти только 7/16 используется. Учтите однако, что этот разъем только до 7кВт по нормативу тянет, да и то только разьемы хороших производителей 7кВт держат. А 2 х ГУ-5Б 8 дать могут, имхо.

Подошли разъемы Andrew под их же кабель 7\8. Сделал переход под наш толстый РК. Не дурно получилось, самому понравилось. Впаял прямо в Andrew маму 50 ом. Выдержат, куда им деваться!) Нашел по 20 usd.

[Elessar]

Tak а норма соединительная разъемов какая, я так и не понял ?

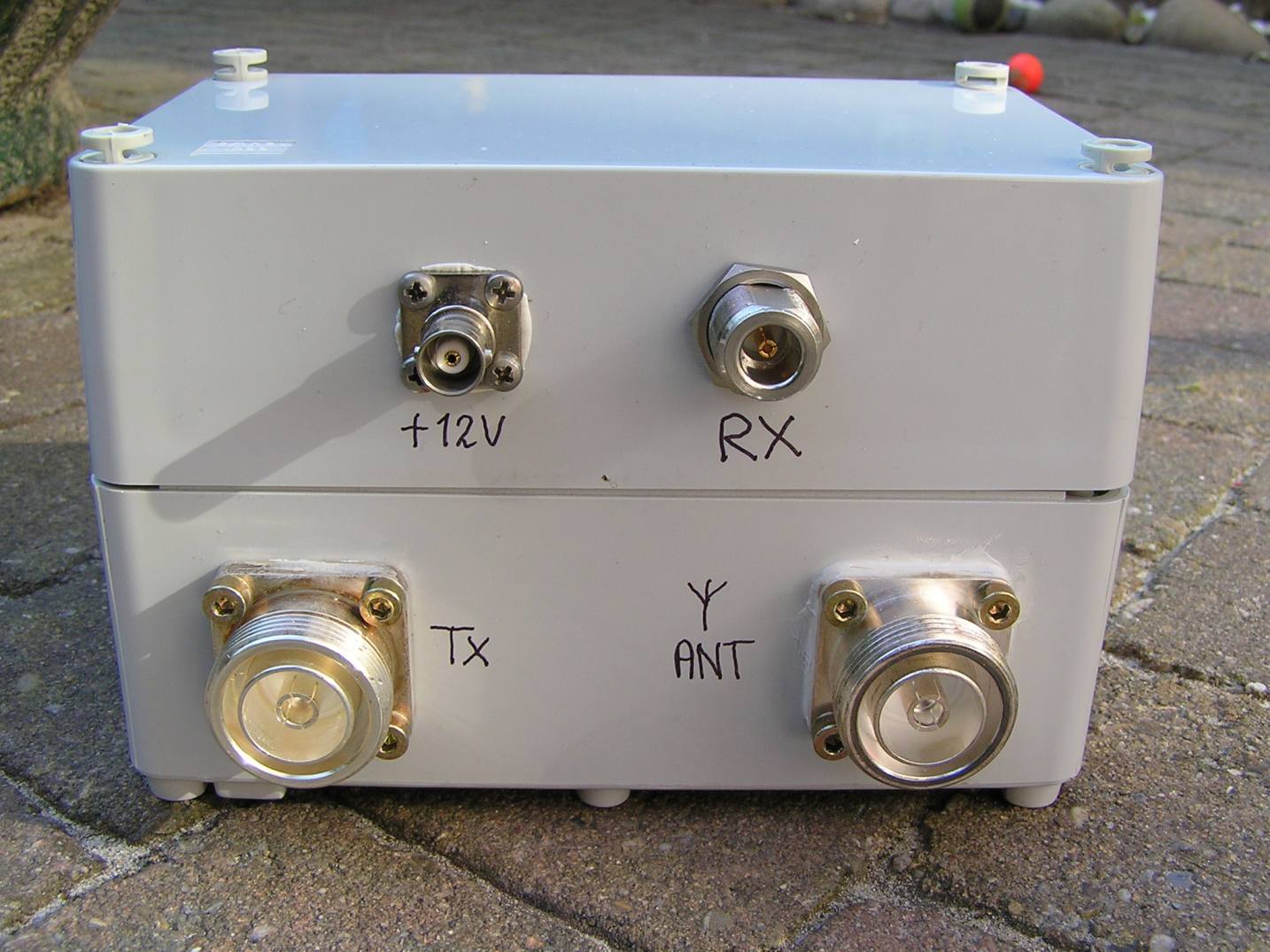

Вот эти вот, что на картинке ?
Это 7/16.
(IMG:http://www.qsl.net/pa3fxo/P3260553.jpg)

Сделайте фото вашего дивайса пожалуйста.

[Larry]

СР 50 (приборная мама) + Andrew ( кабельная мама). Вот , что получилось:

Да, на фото мамы именно эти! Только вот у меня мамы кабельные! Видно по фото, что мама СР 50 вполне может быть установленна и в них!

[Elessar]

Да неплохо. Но крепко сомневаюсь, что ср-50 8кВт потянут.

[Larry]

Да неплохо. Но крепко сомневаюсь, что ср-50 8кВт потянут.

Потянут! Этот каскад на 2х ГУ5Б с ними и использовался!
Допускаю, что переходной кабель будет грется! В любом случае, вариантов кроме этого у меня нет...(

[Димон]

нахрена такие звери? (IMG:style_emoticons/default/blink.gif) На мой счет самый лутший усилитель это хорошая антенна!!! (IMG:style_emoticons/default/cool.gif)

[Elessar]

Димон, вы полемику разводить собрались ?
Или просто что-то сказать хочется ?
