Технические методы и меры предосторожности
 для
радиопиратов
" Всем известно, что радиопиратство
является незаконным действием, и пока идет процесс эволюции сознания
общества и возможное признание действий свободных вещателей, последним
стоит применять всевозможные методы и меры предосторожности".
Технические методы и меры предосторожности должны быть обязательно
у каждого уважающего себя пирата, вопрос состоит лишь в том, - на
сколько тщательно это необходимо делать. Необходимо трезво оценивать
обстановку, и исходя из сложившейся ситуации, принимать соответствующие
меры предосторожности. К примеру, пирату провинциального городка или
посёлка, расположенному где-то в Сибири, совсем не обязательно выполнять
те меры предосторожности, какие приходится применять пирату областного
или столичного значения.
Для всех без исключения хочется напомнить одну Русскую поговорку:
"Где живешь, там не воруй…" и т.д. Это я о том, что место
излучения твоего передатчика не должно рекламироваться знакомым и
соседям, конечно, если у тебя большие планы на будущее, и ты хочешь
занять не последнюю нишу в радиопиратском мире. Другое дело, если
тебе и твоей команде хочется просто откинуться с девчонками на тему
адреналина перед сексом, то лучше дальше не читать и не тратить время.
Дядя "адреналин" рано или поздно сам навестит тебя, а может
так получиться, что это произойдёт даже во время одновременного сеанса
радиовещания с сексом. Шутка!
Итак, отсутствие информации у населения по месту твоего радиовещания,
это уже половина дела. Я понимаю, что без связи с общественностью
нет интереса вещать в никуда, нет куража, того - же адреналина и пр.,
но это нужно делать вдалеке от своего "логова". Тем более,
что некоторая тайна о Вашем местонахождении на тусовках придаст вам
неоспоримый шарм, особенно перед девицами, как же, перед ними стоит
тот самый перец, владелец FM- станции! Поверьте, проверено - это факт!
Теперь, приступим, к техническим мероприятиям. Как уже упоминалось
выше, передатчик излучает антенной, корпусом и соединительными проводами.
Хотя в принципе, пути высокочастотных токов неисповедимы!
К соединительным проводам относятся: фидер (коаксиальный кабель);
провод питания и аудио шнур. Через все эти провода и другие, если
они есть, происходит излучение.
Защищаемся от вредного радиоизлучения.
Для этого у самого выхода из корпуса передатчика на фидер следует
одеть пару ферритовых колец с проницаемостью не менее 600-1000 для
FM - вещания и 6-8 колец для коротких волн. Подобные меры защиты от
помех применяются в компьютерной технике на соединительных кабелях.
Такие же кольца необходимо надеть у самого входа к антенне, эти меры
исключат излучение оплеткой кабеля, который в свою очередь должен
быть хорошо спрятан и визуально не заметен. Не применяйте дешевых
кабелей, у которых редкая оплетка, они излучают, и вас подведут. Идеальным
считается фидер с двойным экраном.
Такие же ферриты нужно одеть на кабель аудио - входа и провод питания
передатчика.
Напомню, что корпус передатчика должен быть хорошо экранирован, т.е.
должен быть цельнометаллический. Если это мощный передатчик, требующий
охлаждения, то в места вентиляции необходимо установить металлические
сетки с ячейкой в 1-3 мм. Если это транзисторный усилитель мощности
и транзистор находится внутри корпуса, то радиатор явно у вас заземлен
на корпус и не потребует ни какой экранной сетки. В общем, экранировка
передатчика, это дело нужное и серьезное т.к. поисковики часто находят
квартиру по его излучению, оставляя антенну на потом. Для этого следует
сделать не сложный индикатор напряженности поля, желательно хотя бы
с одним транзистором, и использовать его для контроля экранировки
своей техники. Девиз, - "Излучать должна только антенна, а аппаратура
должна работать не в принципе, а в корпусе" здесь как ни когда
актуальна.
Будем считать, что мы избавились от вредного для нервов и здоровья
излучения всеми проводами, кроме антенны...
И так, опираясь на классические методы поиска, мы предполагаем, что
Вашу антенну обнаружили, и осталось потянуть за фидер со стороны антенны
и обнаружить, куда он ведет?… У настоящего радиопирата этот простейший
метод выявления передатчика, как правило не проходит! Кабель, неожиданно
для поисковика должен заканчиваться как можно дальше от передатчика
и ближе к антенне. Кабель, идущий от вашей антенны имеет на удобном
для вас участке короткозамкнутую петлю, которая индуктивно связана
с другой такой же петлей от передатчика. Петля, идущая от вашего передатчика
скрыта от всех (да хоть зацементирована). Эти петли обмениваются передаваемой
энергией с естественной потерей по К.П.Д около 10%, по этому они должны
быть как можно ближе друг к другу. Но очевидный выигрыш виден на лицо,
ведь эта петля является окончанием кабеля идущего от антенны, а рядом
лежит другой кабель (ложный), уходящий в квартиру соседа, живущего

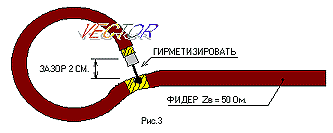

через стенку. Как делается петля?, видно из рисунка ниже. Диаметр
петли D- для частоты 70-110мГц равняется 50мм., а зазор H =5-7 мм.
Петля ложного кабеля должна быть с обрывом центральной жилы.
Петлю связи для диапазона КВ используют с таким же эффектом, но её
размеры необходимо увеличить в n - раз по отношению к длине волны.
Теперь вернемся к соседу, которого вы как бы подставляете. (Ведь у
него все равно ни чего не найдут, извинятся и уйдут).
Сосед нам нужен для своей защиты и введения в заблуждение поисковиков.
Одного только факта, что кабель от передатчика уходит в ту квартиру
им будет мало, для сто процентного убеждения поисковики обязательно
проверят данный факт методом отключения электроэнергии, и мы должны
им в этом помочь. Как это сделать? Здесь применим очень верный метод
замещения. А именно:
Если Ваш передатчик на транзисторах, сделайте ему питание с параллельным
питанием от аккумуляторов, и в момент отключения электроэнергии в
вашей квартире, вы отметите для себя этот факт и насторожитесь, но
передатчик обязан продолжать работать.
Если на радиолампах, то питание следует поискать где - то подальше
(подъездное питание и т.д.). Тогда при пробном отключении вашей квартиры
он будет продолжать работать в эфире, что даст ложную информацию поисковику
( Нет, не то…). А вот когда отключат свет у вашего соседа с указанием
его квартиры №хх, ваш передатчик просто обязан отключиться! Причем
это делается примерно так.
Вы покупаете бытовой прибор для обнаружения поврежденной проводки
(или делаете его сами), находите соседскую проводку на прилегающей
стене от вашего соседа и прилаживаете этот прибор к приставке по отключению
передатчика на случай пропадания питания у соседа.
Есть свет у соседа - передатчик работает, нет света - он отключается.
Ну что может подумать поисковик в данном случае! "Сто пудово
- передатчик в квартире №хх. Далее последует звонок в дверь соседа,
шум на площадке, подбор свидетелей и т.д.
Вот здесь лучше сидеть как мышка и передачу своей программы поручить
"двойнику-транслятору", организованному, где - то в соседнем
доме так, чтобы передатчик "массового поражения" с сигналом
в девять баллов по шкале Рихтера, просто всех "колбасил".
Вот это и называется пиратским "братством"!
-Сигнал в эфире присутствует, все слушают программу… и поисковики,
с вытянутыми лицами, тоже... Все в кайфе, а поисковики в полном нет!
Цитата, "Техника в руках дурака - кусок железа, а в руках умного
- НЛО", здесь как ни когда уместна.
Вот та тонкая нить адреналина, которая даст Вам и Вашим "братьям"
почувствовать себя на гребне пиратской славы и умственного превосходства...!
Это тебе не дорожки носом юзать и включать тупняк по подъездам!
Вообще чисто организационно можно придумать очень много всяких заморочек
для обвода вокруг пальца поисковиков, здесь просто нужен опыт, дерзкий
ум, организация, постоянная бдительность, ну и конечно некоторое знание
основ радиотехники и распространения радиоволн.
Потом, об этом с большим вожделением составляешь репортаж с попсой
(не злой разумеется), гонишь его в эфир, другие станции братьев по
эфиру его транслируют по городу, и твоя станция герой месяца среди
всех! КАЙФ!!!
Описанный выше пример касается станций, с мощностями порядка 20 -100Вт.
К стати сказать, что для начинающего радиопирата и 200Вт достаточно…J!
Что касаемо мини передатчиков с мощностью до 2-5Вт., то его проще
спрятать в вентиляционную шахту ниже или выше этажом, это на тот случай,
что если его начнут выдергивать, чтобы не определили по длине кабеля
этаж квартиры. Можно поступить так: в разрыв фидера впаять 75-омный
разъем типа "тюльпан". Потянули кабель, - разъем разъединился…,
конец фильма! Конечно, аппарат может испортиться, но зато вы спаслись,
честь радиопирата не запятнана, а радиостанции существовать дальше.
Немного о пиратских антеннах, которые, как правило
ведут скрытое радиоизлучение, в силу своей скрытности сильно ограничивает
возможности в разнообразии строительства антенн. А от эффективности
антенны зависит в конечном итоге дальность распространения радиосигнала.
Антенну FM следует располагать на доминирующей высоте и не греть окружающие
постройки - это наверное самый правильная рекомендация для установки
антенн, но не единственная. Антенна, пусть самая скромная, должна
быть настроена в резонанс. На вооружении у пирата должен быть обязательно
КСВ-метр. Без него антенна, построенная по теории, и без настройки,
излучает чаще всего только на 50%. Такой прибор определяет согласование
антенны с фидером и передатчиком в целом, с ним можно познакомиться,
порывшись в "I-netе" или в журналах "Радио" и
"Радиолюбитель". Антенну FM, фидер и передатчик при скрытом
радиовещании лучше иметь не на 50, а на 75 Ом, соответственно и КСВ-метр
нужно иметь на 75 Ом. В диапазоне КВ лучше 50 Ом. К стати. Если к
КСВ - метру приладить звуковой индикатор превышения отраженной волны,
он спасет Ваш передатчик от сгорания в случае порыва антенны или фидера,
а Вас заставит насторожиться на тему пребывания посторонних лиц рядом
с антенной.
Понятие обнаружения антенн можно разделить на два вида, это не умышленное
и умышленное.
При не умышленном обнаружении, это редко вызывает последствия выявления
передатчика, чаще ведет за собой нарушение целостности антенны сотрудниками
ЖЭУ и ДЭЗов, или просто бегающими по крыше пацанами, Вы спросите для
чего? -Так просто для профилактики. В таких случаях не стоит тратить
больших денег на строительство солидных антенных сооружений, хотя
все зависит от обстановки на месте.
Умышленное обнаружение антенн может производиться либо вашими конкурентами
по FM - вещанию, либо спец. структурами. Такие поиски производятся
как днем, так и ночью во время работы передатчика в эфире.
Дневной поиск производится чисто визуально, (по ночным отработкам
на местности) сначала с низу, с земли, а уж потом сверху крыши, т.е.
в непосредственной близости от вашей антенны. Исходя из этого, можно
сделать вывод, что такие антенны лучше всего изготавливать не из толстых
трубок, а из тонких проводов, которые не видны снизу, с земли, и плохо
заметны днем на крыше и совсем не видны ночью. Можно их камуфлировать
под другие типы антенн, но это другая тема, требующая индивидуального
подхода. Вообще известны случаи, когда поисковики ходили рядом с антенной
и не замечали ее. Такой случай мне известен и выглядела антенна так.
Посреди пролета радио фидера (РФ) между подъездами на один из проводов
была привязана капроновая нить, эмитирующая раздвиг проводов РФ от
"нахлеста" в большие ветра. Это часто бывает, и не кого
это не смущает. Другой конец нитки был привязан к настроенной проволочной
антенне, которая была как бы продолжением этой пресловутой оттяжки.
При проектировании антенн "невидимок" используют провода
диаметром до 0,2 мм., которые растягиваются на рыболовных лесках с
таким же диаметром в пролетах между домами или мачтами TV антенн.
Естественно, что такие антенны FM диапазона совсем не видимы с земли
и слабо заметны с крыши с близкого расстояния. Такой метод даже позволяет
сконструировать антенну с большим коэффициентом усиления в диапазоне
FM. Антенна передатчика, установленная вблизи РФ ( на расстоянии не
менее полволны) и параллельна ей, часто вводит поисковиков в заблуждение.
Это происходит потому, что радиосигнал переизлучается этой линией
на соседних домах, где проходит эта линия. Конечно, существует тенденция
к ослаблению радиосигнала на общем фоне, но это не сильно заметно…
73! Piratradio "VECTOR" Ор. Max.
Обсудить статью можно на нашем форуме
|
