Во всех приведенных схемах необходимо использовать постоянные конденсаторы с рабочим напряжением не менее 400 вольт. Емкость электролитических конденсаторов не критична, но желательно не меньше указанных на схеме.
Выходной трансформатор можно использовать от любого лампового радиоприемника или телевизора.
А вот в схеме на рис.6, необходим трансформатор с сопротивлением вторичной обмотки 4-8 Ом. Эта обмотка является нагрузкой выходной микросхемы УНЧ. Генераторы на рис.1 и рис.6 рассчитаны на работу в диапазоне примерно 1500 кГц.

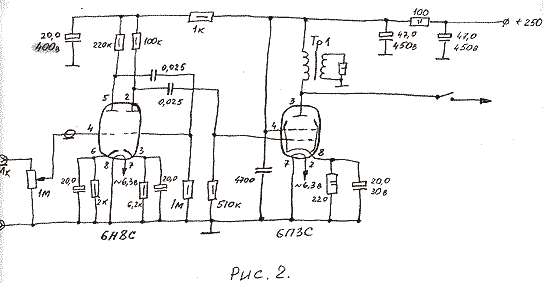

Для освоения диапазона 3 мГц потребуется уменьшить (экспериментально) количество витков катушки. Из приведенных схем видно, что можно использовать разное сочетание ламп и самостоятельно экспериментировать.
В качестве генераторных ламп подойдут ветераны 6П9 , 6Ж4, Г-807, 6П6С, 6П13С, 6П3С!!!, и более современные 6П14П, 6П15П, 6П18П, 6Ж52П и др.
Источником питания всех ламповых конструкций может быть любой блок питания с анодным напряжением + 200в + 350в и накальной обмоткой 6 - 6,9 вольта. Подойдет трансформатор мощностью 50 - 60 ватт. Диоды или мост в выпрямителе любые старые Д7Ж или Д226Б, или современные КД с обратным напряжением не менее 400в.
Теперь об антенне…Вот тут, друзья, трудно что-то посоветовать конкретно: у кого какие возможности. Но следуя старому лозунгу "чем длиннее - тем слышнее", вы не ошибетесь. Самый минимум длины - это четверть длины волны, которую можно легко рассчитать по формуле L = 300 разделить на частоту F (в мегагерцах) получим длину волны, И ещё раз разделим на 4 - это самый минимум. Для примера возьмем частоту 1500 кГц или 1.5мГц. 300 делим на 1,5 получаем 200 метров, И ещё разделим на 4 - получаем 50 метров. 50 - это эффективный минимум для частоты 1500 кГц. И помните, с увеличением длины антенны, возрастает её усиление, что заметно сказывается на дальности связи. А можно взять готовую конструкцию у легалов, например Inv-Vee и пересчитать её на свой диапазон.
Главное нужно понять, что самый лучший усилитель - это хорошая антенна.
УДАЧИ В ТВОРЧЕСТВЕ!
de RW3FR
